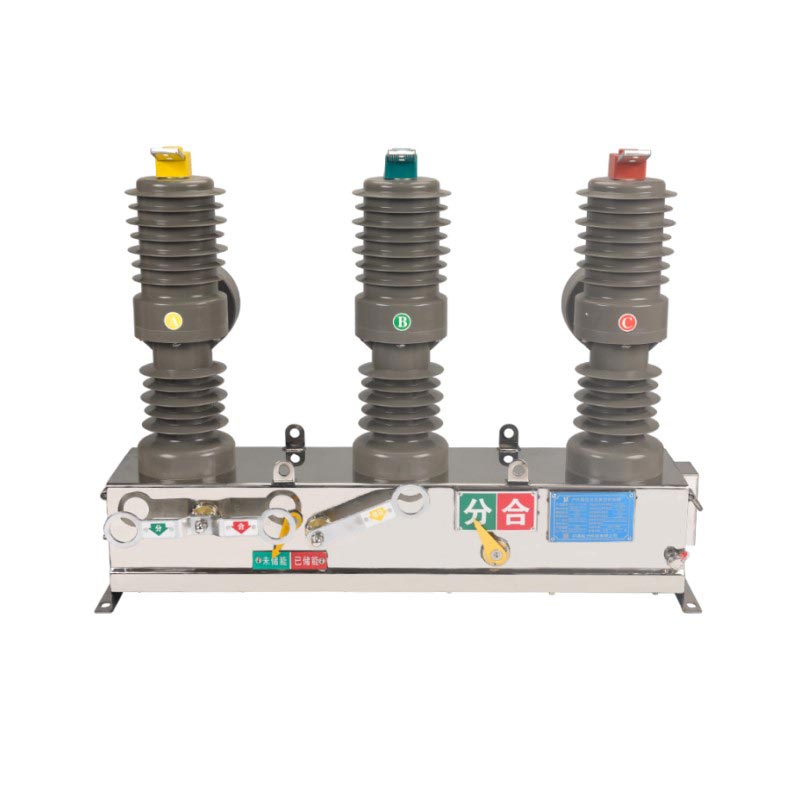

Вакуумният прекъсвач Usune ZW32-12 11 kV, монтиран на стълб, е вакуумен прекъсвач, монтиран на външен стълб специално проектирани за 10kV–12kV електроразпределителни системи. Той използва високонадежден вакуумен прекъсвач за дъга гасене, точно и безопасно включване и изключване на различни токове. Неговата здрава механична структура поддържа честа работа и е подходящ за сценарии, изискващи многократно превключване.
- Номинално напрежение: 12kV (съвместим със системи 10kV/11kV)
- Честота: 50/60Hz
- Брой фази: Трифазен АС
- Изолация: Анти-стареене и устойчиви на корозия материали за използване на открито
- Метод на работа: Ръчен/Електрически, съвместим с интелигентни контролери
- Бърза скорост на гасене на вакуумната дъга, кратко време на прекъсване и висока експлоатационна стабилност;
- Отлична способност за прекъсване на късо съединение, ефективно защитаваща линии и оборудване;
- Дълъг механичен и електрически живот, подходящ за чести сценарии на работа.

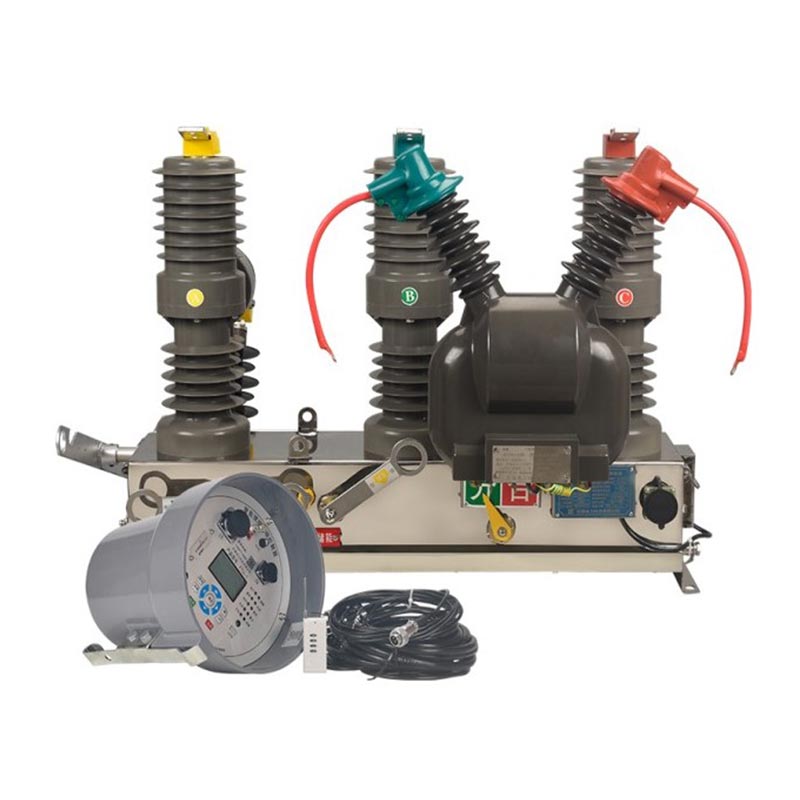

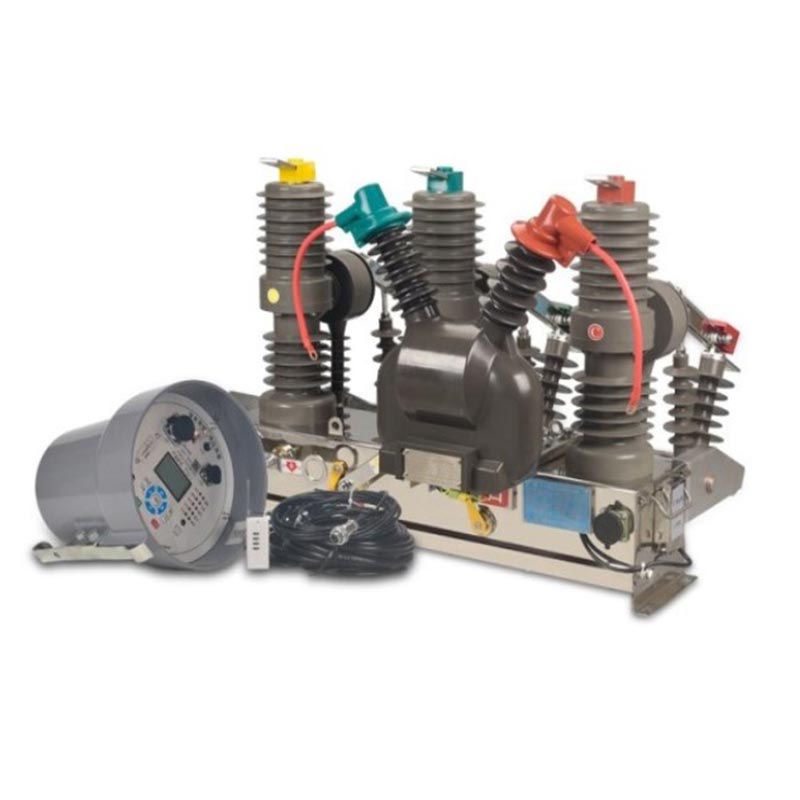

Когато е сдвоен с интелигентен контролер Usune, той може да формира автоматично повторно затваряне, реализирайки:
- Дистанционно управление: Дистанционно отваряне и затваряне от диспечерския център;
- Телеметрия: Наблюдение в реално време на данни за ток, напрежение, мощност и енергия;
- Дистанционна сигнализация: Активно докладване на информация за състоянието на оборудването, аларма и неизправност;
- Дистанционна настройка: Онлайн настройка и промяна на параметрите на защитата.
- Напълно затворен клас на защита IP54+, устойчив на прах, дъжд и конденз;
- Стабилна работа в среди, вариращи от -40℃ до +70℃, устойчиви на солени пръски, влага и замърсяване;
- Компактна структура, монтируема на стълб, лесна за инсталиране и изисква минимална поддръжка.
Проект за надграждане на селската електропреносна мрежа в провинция Анхуей, Китай
Чести преходни повреди (удари от мълния, контакт с дървета) в селските електрически мрежи, бавна скорост на изолиране на повредата и висок риск от мащабни прекъсвания на захранването.
Разположете 120 реклозера Usune ZW32-12 с интелигентни контролери като монтирани на стълб реклозери за 10kV въздушни линии.
- Изолиране на повреда: Автоматично изключване в рамките на 50 ms за неизправности при късо съединение, възстановяване на захранването в рамките на 1 минута за
области без дефекти;
- Отстраняване на преходни повреди: Автоматичното повторно затваряне елиминира 85% от временните прекъсвания на захранването;
- Дистанционно управление: функциите "Четири дистанционни" намаляват натоварването при проверка на място с 60% и подобряват изпращането
ефективност от 70%;
- Надеждност: След повече от две години работа, средното време между отказите (MTBF) е >85 000 часа без големи повреди, подобрявайки надеждността на електрозахранването за над 30 000 потребители в селските райони.
| Елемент | единица | Параметри | ||
| Номинално напрежение | kV | 12 | ||
| Номинално ниво на изолация | 1 мин. Издържано напрежение на мощността | Сух тест | kV | 42；48 |
| Мокър тест | 34 | |||
| Устойчивост на напрежение на импулс на мълния (пикова стойност) | 75；85 | |||
| Номинална честота | Hz | 50 | ||
| Номинален ток | A | 630 | ||
| Номинален ток на прекъсване на късо съединение | kA | 12,5/16/20 | ||
| Номинален прекъсване на късо съединение и ток на затваряне (пик) | kA | 50 | ||
| Номинален пиков ток на устойчивост | kA | 50 | ||
| 4S 4s Номинален издържан ток за кратко време | kA | 20 | ||
| Номинална последователност на работа | 0-0.3s-C0-180s-0 | |||
| Време на затваряне на спирачката/Време на спирачния клапан | г-жа | 25~50/15~50 | ||
| Времена на прекъсване за номинален ток на кратко прекъсване | пъти | 30 | ||
| Живот на машината | пъти | 10000 | ||
| 1 мин издържано напрежение на захранващата честота на веригата за управление и спомагателната верига | V | 2000 | ||
| Номинално работно напрежение и номинално напрежение на спомагателната верига | V | DC220/AC220 | ||
| Изключвател на свръхток | Номинален ток | A | 5 | |
| Изключване на текущата достоверност | % | ±10 | ||
О: Неговият вакуумен прекъсвач има ниско контактно износване и дълъг електрически живот; неговият прецизен пружинен задвижващ механизъм има висока механична стабилност (брой механични операции ≥10 000 пъти); неговите материали и структура са устойчив на умора, поддържайки стабилна работа при многократни операции, което го прави подходящ за чести сценарии за превключване като кондензаторни батерии и индустриални линии.
О: Свържете ZW32-12 към контролера Usune FTU чрез RS-485 или безжично (4G/LoRa). Контролерът събира устройството данни, комуникира с главната станция и изпълнява дистанционни команди, като по този начин постига дистанционно управление, телеметрия в реално време, дистанционно сигнализиране на състоянието и функции за онлайн дистанционно регулиране.
О: Този продукт практически не изисква поддръжка. Препоръчват се редовни проверки:
- На всеки 1-2 години: Проверете уплътненията, крепежните елементи и ефективността на изолацията;
- На всеки 2-3 години: Проверете целостта на вакуумния прекъсвач и измерете контактното съпротивление;
- На всеки 5 години: Извършете цялостно калибриране на механичните и електрически характеристики. Usune предоставя
доживотна техническа поддръжка и услуги за обучение.
Вакуумният прекъсвач Usune ZW32-12 11 KV, монтиран на стълб, комбинира отлична производителност, интелигентна работа, и издръжливост. Като водещ производител в Китай, Usune гарантира надеждно качество на продуктите, адаптиране към градски условия и селски електрически мрежи, индустриални паркове и нови енергийни системи, което го прави предпочитано оборудване в съвременната енергетика разпределително поле. Със своя зрял опит в полеви приложения и цялостна техническа поддръжка, Usune има станете доверен доставчик и производител в сектора на глобалната енергийна инфраструктура.
