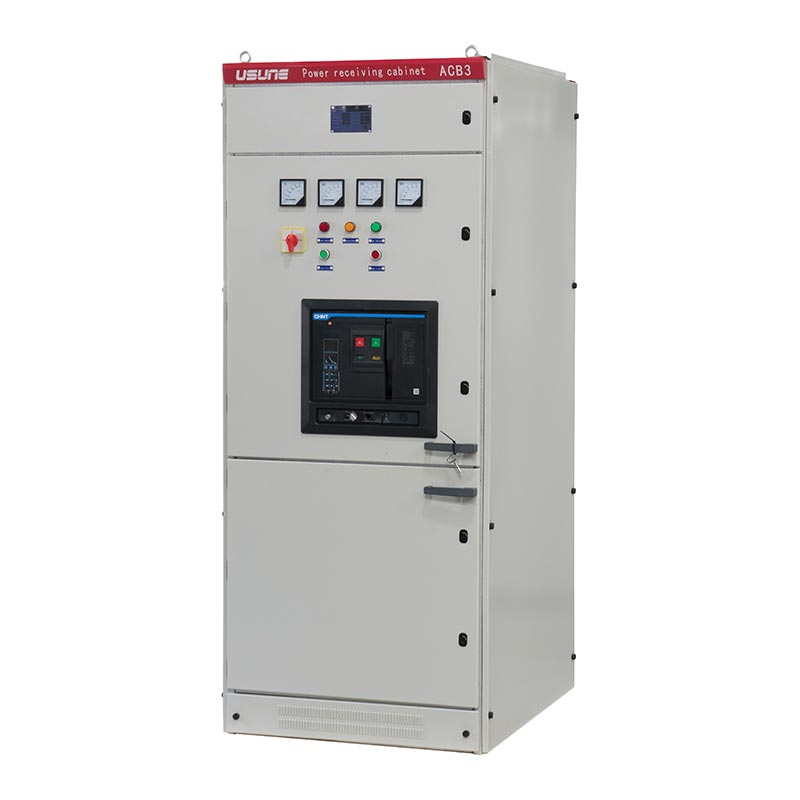

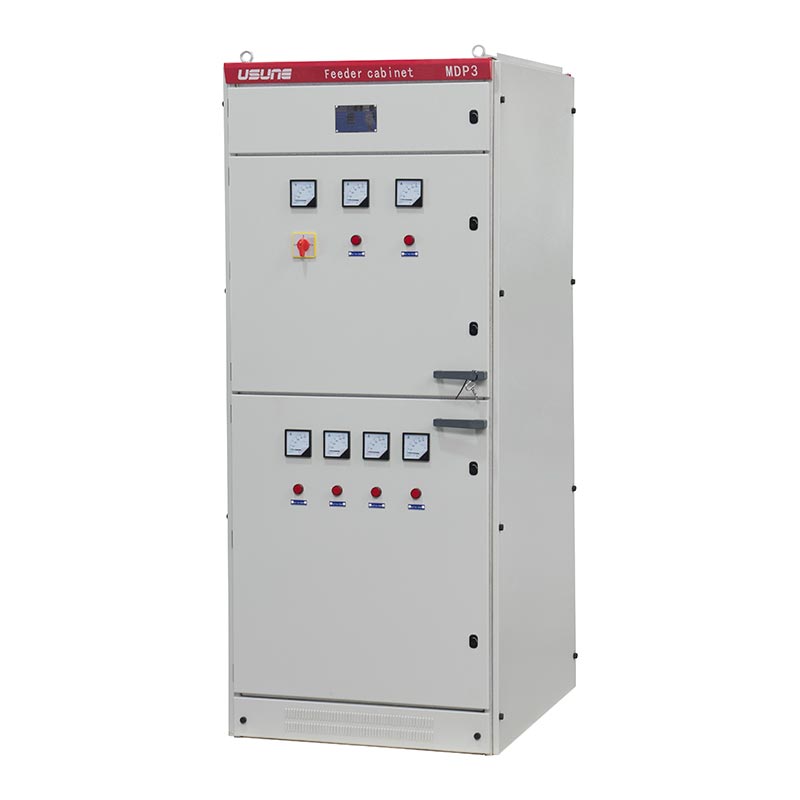

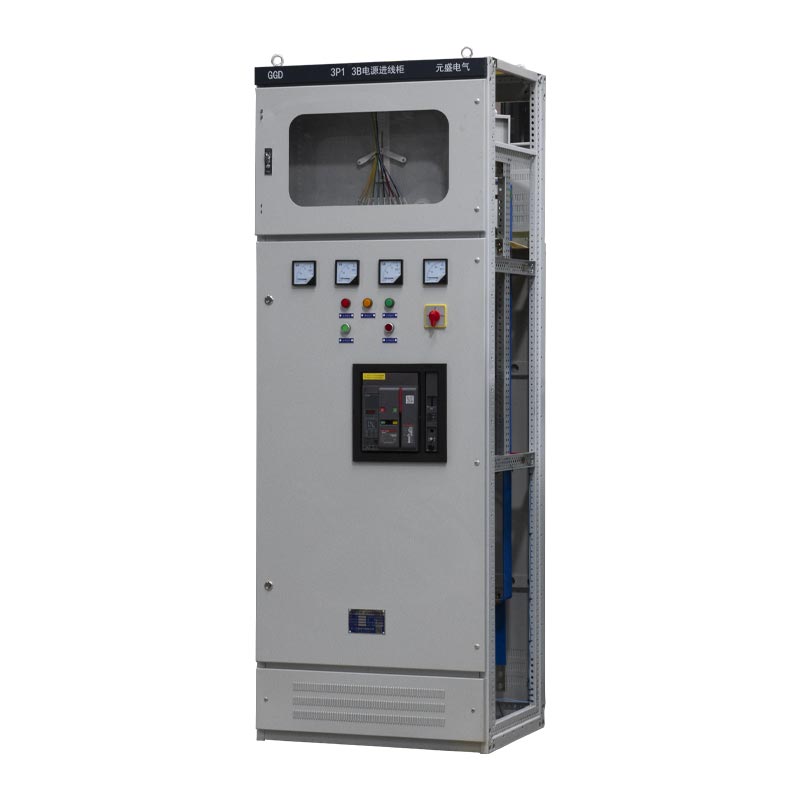

Разпределителен шкаф с фиксиран тип ниско напрежение

Разпределителният шкаф Usune GGD за ниско напрежение с фиксиран тип е специално проектиран за разпределителни системи за променлив ток 50Hz с номинално работно напрежение 380V и номинален работен ток до 3150A. Той служи като основен контролен център за захранващо, осветително и разпределително оборудване, стабилно и ефективно реализиращи функции за разпределение на енергия.

Разработен в отговор на нуждите на енергийните сектори, енергийни потребители и дизайнерски звена, този продукт може да се похвали с напреднали технология и е идеално надграждане на традиционната комутационна апаратура за ниско напрежение. Като основен продукт на водещ китайски производител, той интегрира надеждна работа, безопасна работа и удобна поддръжка, което го прави предпочитан избор за глобални потребители, търсещи надежден доставчик на електроразпределение за ниско напрежение. Увеличаване на производството възможностите на напреднали китайски фабрики, качеството му е гарантирано.

Разпределителна апаратура за ниско напрежение

Разпределителна апаратура средно напрежение

Основни технически параметри

1. Номинална честота: 50Hz
2. Номинално работно напрежение: 380V AC
3. Номинален работен ток: До 3150A
4. Приложими стандарти: IEC439, GB 7251, IEC60056 и др.
5. Степен на защита: IP30–IP54 (с възможност за персонализиране)
6. Капацитет на прекъсване: Висока, отлична динамична и термична стабилност

Съответствие и осигуряване на качеството

1. Международни стандарти

Разпределителният шкаф за ниско напрежение с фиксиран тип отговаря напълно на основните международни електрически стандарти, гарантирайки глобална приложимост и надеждност. Тези стандарти включват: IEC60056 (автоматични прекъсвачи за високо напрежение), IEC60099 (AC Gapless металооксидни ограничители на пренапрежение), IEC60129 (AC прекъсвачи и заземителни превключватели), IEC60185 (Токови трансформатори), IEC60186 (Напреженови трансформатори) и IEC60298 (1kV–50kV AC комутационна апаратура в метален корпус).

2. Национални и индустриални стандарти

Комутационната апаратура отговаря на строгите китайски национални и индустриални стандарти, включително: GB/T7251.12-2013 (ниско напрежение разпределителна и контролна апаратура), GB1207 (напреженови трансформатори), GB1208 (токови трансформатори), GB50150-2006 „Стандарт за изпитване при приемане на електрическо оборудване в електрически инсталации“ и DL/T 5004-2004 „Техн. Спецификация за проектиране на постояннотокови системи в енергетиката".

3. Строго тестване и инспекция

- Визуална проверка: Извършва се цялостна визуална проверка и проверка на размерите на стила на шкафа, размери, структурен дизайн, както и избор, оформление, окабеляване, процес на инсталиране и повърхностно покритие на вътрешни компоненти, за да се гарантира съответствие с техническите изисквания, и се съхраняват записи.

- Фабрично тестване: Всяко разпределително устройство се подлага на фабрично тестване и проверка в съответствие с действащите национални и индустриални стандарти, преди да напусне фабриката, и се предоставят автентични записи от тестове, за да се гарантира, че продуктът отговаря на стандартите преди доставката.

Изисквания за работна среда

1. Околна температура: -5 ℃ до +40 ℃, 24-часова средна температура ≤ +35 ℃
2. Надморска височина: ≤ 2000m (инсталация на закрито)
3. Относителна влажност: ≤ 50% при +40 ℃, може да се отпусне при ниски температури (напр. ≤ 90% при +20 ℃), като се има предвид кондензация поради температурни промени.
4. Ъгъл на монтаж: Ъгъл с вертикална равнина ≤ 5°
5. Изисквания за околната среда: Без силни вибрации, удари и корозивни вещества; специални изисквания може да се договаря с производителя.

Основни предимства на производителността

1. Висок капацитет на прекъсване и силна стабилност

Здрава структура, способна да издържа на големи токове на късо съединение и стабилна работа при екстремни условия електрически условия.

2. Гъвкава конфигурация

Модулните електрически решения поддържат различни комбинации, налични са множество серии, адаптивни към различни сценарии за приложение.

3. Практичен и издръжлив

Нова структура, високо ниво на защита, прахоустойчивост, устойчивост на влага и удароустойчивост, удължаване на експлоатационния живот.

4. Безопасен и лесен за поддръжка

Ясно оформление, лесно достъпни компоненти, удобна работа, намаляване на времето за престой и опростяване на поддръжката. 5. Широка приложимост: Широко приложим за електроцентрали, подстанции, фабрики, търговски сгради и инфраструктурни проекти.

Реални случаи на приложение

Случай 1: Проект за електроразпределение на голяма въглищна мина

1. История на проекта: Голяма въгледобивна група се нуждаеше от надеждна система за разпределение на електроенергия с ниско напрежение за своята подземно минно оборудване и повърхностни съоръжения, изправени пред тежки среди като прах, влажност и вибрация.
2. Решение: Usune предостави 36 GGD серия разпределителни шкафове за ниско напрежение с фиксиран тип, персонализирани с IP54 защита и устойчив на вибрации монтаж.
3. Резултати от приложението: Стабилна работа над 5 години без сериозни електрически повреди; честота на поддръжка намален с 30% спрямо по-старото оборудване; без инциденти с електрическа безопасност, подобряване на ефективността на копаене.

Случай 2: Проект за надграждане на градска подстанция

1. Предистория на проекта: Общинска подстанция трябваше да модернизира остарялата си електроразпределителна система, изискваща увеличен капацитет на захранване и надеждност за задоволяване на нуждите от електроенергия на жителите и предприятията.
2. Решение: Използвано е разпределително устройство Usune GGD с номинален ток 3150A, интегриращо интелигентно наблюдение и защитни функции.
3. Ефекти от приложението: Капацитетът за разпределение на енергия се увеличава с 40%, отговаряйки на пиковото потребление на мощност; време за реакция при повреда намален с 60%, намалявайки продължителността на прекъсване на захранването; в съответствие със стандартите на State Grid, постигайки отличен приемане.

Технически спецификации

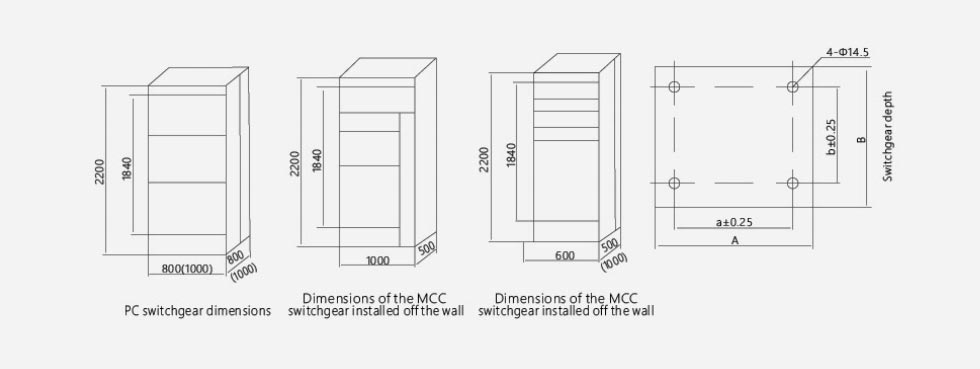

Външен размер на продукта

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

ЧЗВ

Q1: Каква е степента на защита на разпределителния шкаф за ниско напрежение Usune GGD с фиксиран тип и как е адаптиран към различни среди?

О: Стандартната степен на защита е IP30, с възможност за персонализиране до IP54. По-високите степени на защита (напр. IP54) са прах и влагоустойчив, подходящ за мини, фабрики и влажни среди; за корозивни среди, налични са антикорозионни покрития и специализирани материали, които отговарят на индивидуалните нужди.

Q2: Какъв е животът на продукта и каква рутинна поддръжка е необходима?

О: Нормалният експлоатационен живот е 15-20 години. Рутинната поддръжка включва: тримесечно почистване от прах, проверка на крепежни елементи и работно състояние на компонента; годишно цялостно тестване на изолационното съпротивление и защитната функция калибриране. Правилната поддръжка може да удължи експлоатационния живот и да осигури стабилна работа.

Q3: Може ли Usune да предостави персонализирани решения за специално напрежение/ток или структури?

A: Да. Като професионален производител, ние предлагаме пълни услуги за персонализиране: регулиране на номиналното напрежение (220V/400V) и ток (до 3150A), модифициране на размери, разположение на компонентите и функции; нашият инженерен екип ще работи тясно заедно, за да проектират персонализирани решения, които отговарят на стандартите IEC/GB.
