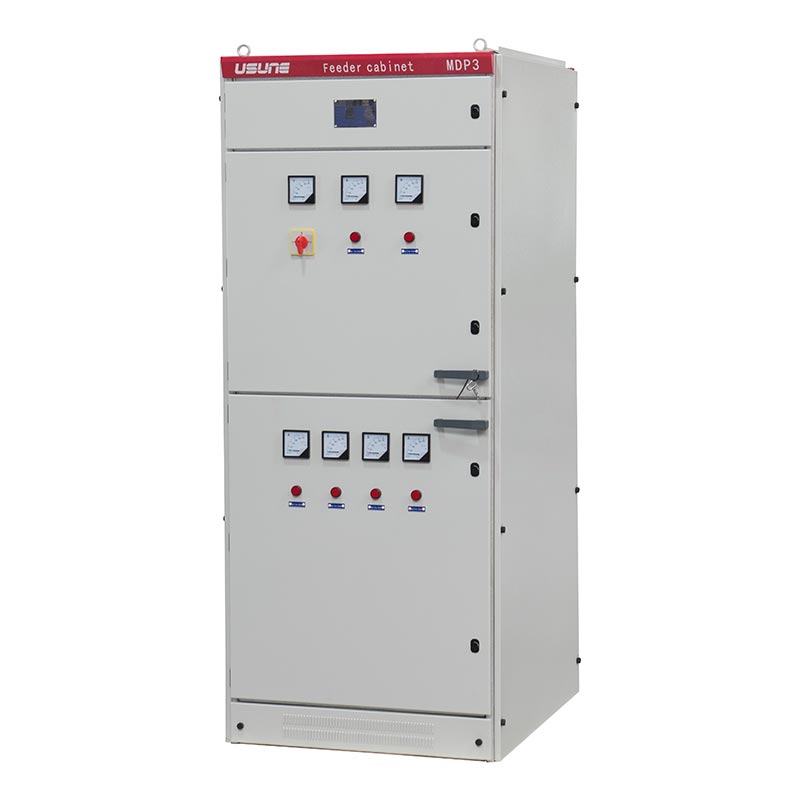

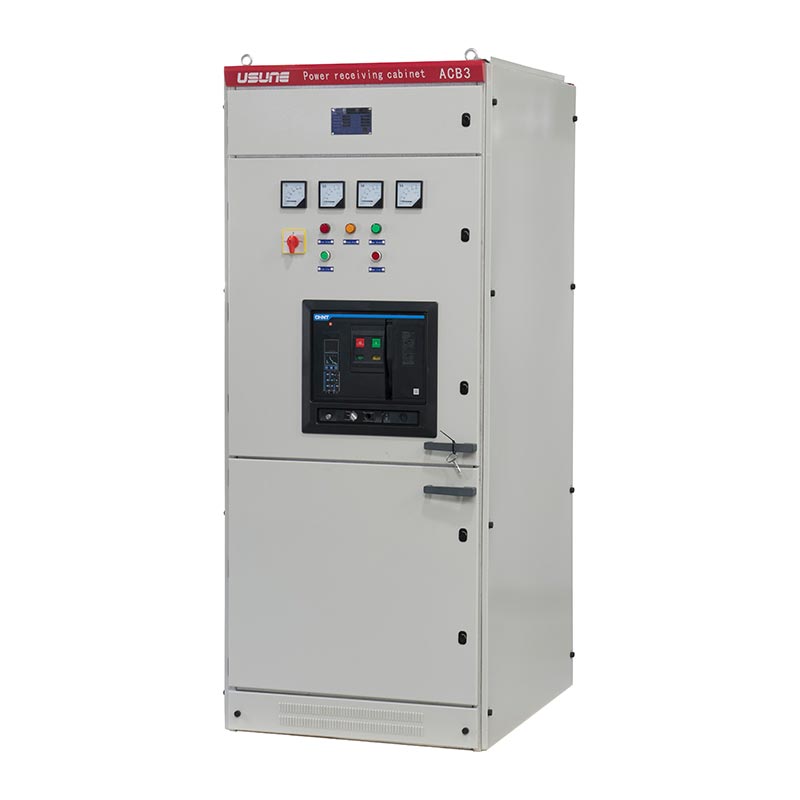

Комутационната апаратура за ниско напрежение Usune GGD е фиксирана комутационна апаратура, използвана предимно за приемане, разпределение и контрол на мощността в системи с ниско напрежение. Оптимизиран за приложения на закрито, той е подходящ за електроцентрали, подстанции, промишлени и минни предприятия и високи сгради и може да се справи с товари до 3150A.
- Номинално напрежение: 0,4kV (380V)
- Номинална честота: 50Hz
- Степен на защитаСтепен на защитаСтепен на защита: IP23
- Стандарти: IEC 439, GB 7251, GB/T 14048.2
- Сертификати: Сертификация на системата за управление ISO 9001
Разпределителна апаратура за ниско напрежение
Разпределителна апаратура средно напрежение
1. Рамка на шкафа: Изработена от студено валцована стоманена плоча с дебелина ≥2 мм, в електрическо сиво RAL7032,
притежаващи висока механична якост.
2. Защита: Степен на защита IP23, ефективно предотвратява проникването на твърди чужди предмети и
водни пръски.
3. Устройство за блокиране: Разпределителната апаратура за ниско напрежение GGD включва механично и електрическо блокиране
механизъм, който ефективно предотвратява неправилна работа и осигурява безопасност при работа.
4. Основни компоненти: Оборудвани с висококачествени прекъсвачи, LED индикатори против смущения и прецизност
инструменти тип стрелка.
1. Висок капацитет на прекъсване: Капацитет на прекъсване до 50 kA, осигуряващ стабилна работа на оборудването при повреда
условия.
2. Отлична стабилност: Проявява отлична динамична и термична стабилност, подходяща за тежкотоварна промишленост
приложения.
3. Гъвкава конфигурация: Модулният дизайн позволява персонализирана конфигурация въз основа на мощност, осветление и двигател
контролни изисквания.
4. Удобна поддръжка: Компонентите са логично разположени, ясно етикетирани, а вратите на шкафа са издръжливи,
улесняване на ежедневната проверка и поддръжка.
5. Силна адаптивност към околната среда: Работният температурен диапазон е от -10 ℃ до +40 ℃, подходящ за среди с
надморска височина ≤1000m.
| Име на параметъра | Специфични параметри |
| Модел | Серия GGD |
| Номинално напрежение | 0,4kV (380V) |
| Номинален ток | Макс. 3150A |
| Честота | 50Hz |
| Ниво на защита | IP23 |
| Материал | Студено валцована стомана (≥2mm) |
| Цвят | RAL7032 (електрическо сиво) |
| Приложими стандарти | IEC 439, GB 7251, GB/T 14048.2 |
| Надморска височина | ≤1000м |
| Температурен диапазон | -10℃ ~ +40℃ |
| Влажност | Средно дневно ≤95% |
| Ниво на замърсяване | Ниво 3 |
| Сеизмичен интензитет | ≤Магнитуд 8 |
| Елемент | единица | Параметър | |
| Номинално напрежение | kV | 24 | |
| Номинална честота | Hz | 50 | |
| Номинален ток на прекъсвача | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номинален ток на разпределителен шкаф | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номинален динамичен ток (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Номинален постоянен ток (пик) | kA | 40, 50, 63, 80, 100, 125 | |
| Номинален ток на прекъсване на късо съединение | kA | 16, 20, 25, 31,5, 40, 50 | |
| Номинален ток на късо съединение | kA | 40, 50, 63, 80, 100, 125 | |
| 1 мин. издържано напрежение на мощността | Полюс-полюс, полюс-земя | kV | 65 |
| През изолиращото разстояние | kV | 79 | |
| Устойчивост на напрежение на импулс на мълния (пик) | Полюс-полюс, полюс-земя | kV | 125 |
| През изолиращото разстояние | kV | 145 | |
| Ниво на защита | IP4X за корпус, IP2X за изолираща стая и отворена стая с прекъсвач | ||
| Забележка: капацитетът на късо съединение на КТ трябва да се разглежда отделно. | |||
1. Име на проекта: Модернизация на електроразпределителната система за въглищна мина
2. Клиент: Голяма въгледобивна група в Шанси, Китай
3. Предизвикателства на проекта: Тежка подземна среда с високи нива на прах и вибрации, изискваща стабилна и надеждно захранване на конвейери, помпи и вентилационно оборудване.
4. Решение: Внедряване на 18 Usune GGD разпределителни устройства за ниско напрежение за основно разпределение на електроенергия и зоново захранване разпространение.
5. Резултати от проекта:
- Надеждност: Стабилна работа в продължение на 24 последователни месеца без непланирани прекъсвания.
- Безопасност: Степента на защита IP23 и здравите блокиращи устройства напълно елиминират инциденти с електрическа безопасност.
- Подобряване на ефективността: Стабилното електрозахранване намалява процента на повреда на оборудването с 65%.
- Оптимизиране на поддръжката: Дизайнът на компонентите с лесен достъп намалява времето за поддръжка с 50%.

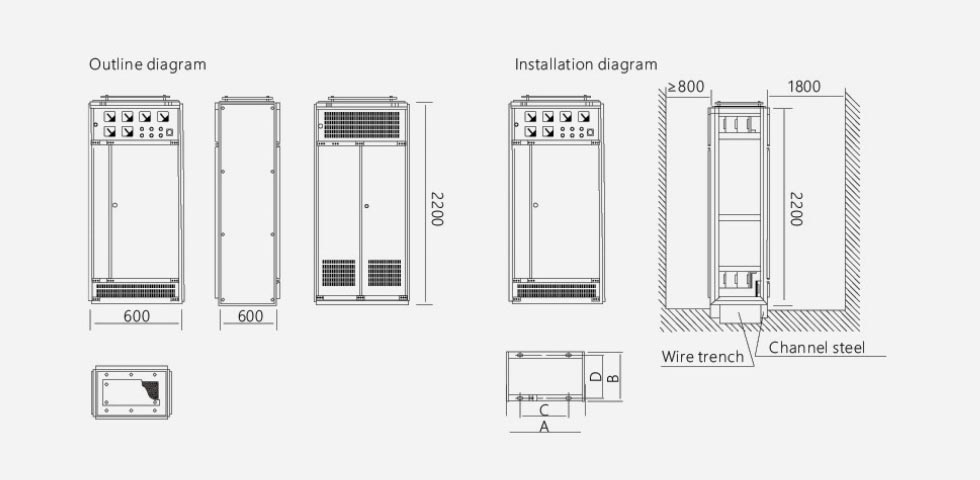

| Код на продукта | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: Стандартният дизайн е подходящ за надморска височина ≤1000m. Могат да бъдат версии, подходящи за надморска височина до 2000 м персонализирани след потвърждение от производителя.
О: Този продукт е предназначен за употреба на закрито (подходящ за среди с ниво на замърсяване 3). За открито или високо корозивни приложения, свържете се с Usune за персонализирани покрития или подобрени степени на защита.
О: Продуктът отговаря на IEC 439, GB 7251, GB/T 14048.2 и стандартите за система за управление ISO. В случай на противоречиви стандарти, по-високият стандарт ще има приоритет.
В заключение, разпределителната апаратура за ниско напрежение Usune GGD е високоефективно, високо надеждно разпределение на енергия решение. Като водещ производител и доставчик в Китай, Usune интегрира усъвършенствани дизайнерски концепции, строги контрол на качеството и богат опит в индустрията, използвайки своите модерни производствени съоръжения, за да осигури безопасно, ефективни и трайни продукти и услуги за разпределение на енергия за различни сценарии по целия свят, включително захранване заводи, промишлени съоръжения и търговски сгради.
