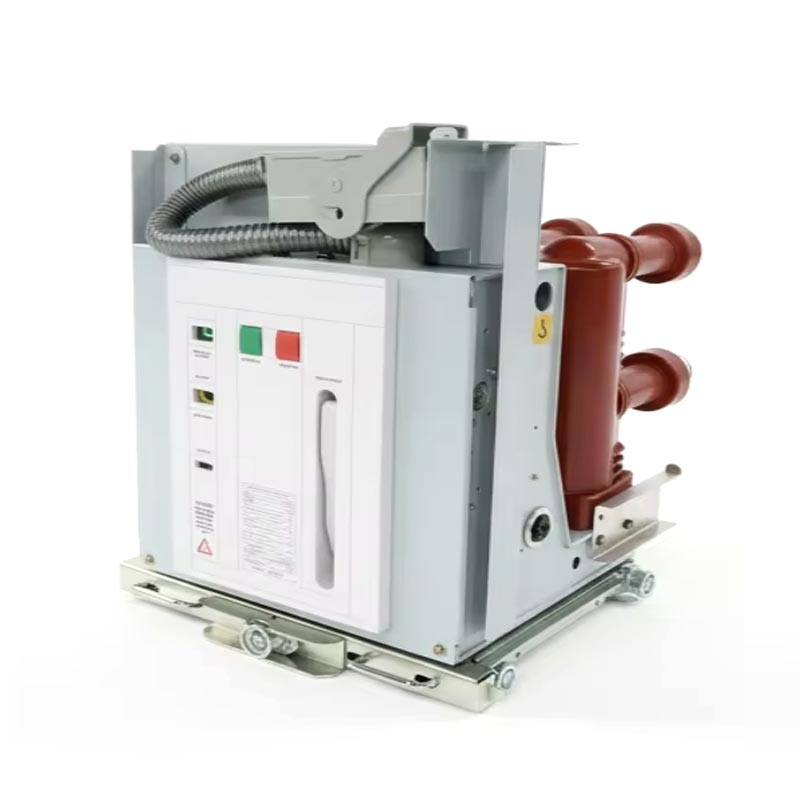

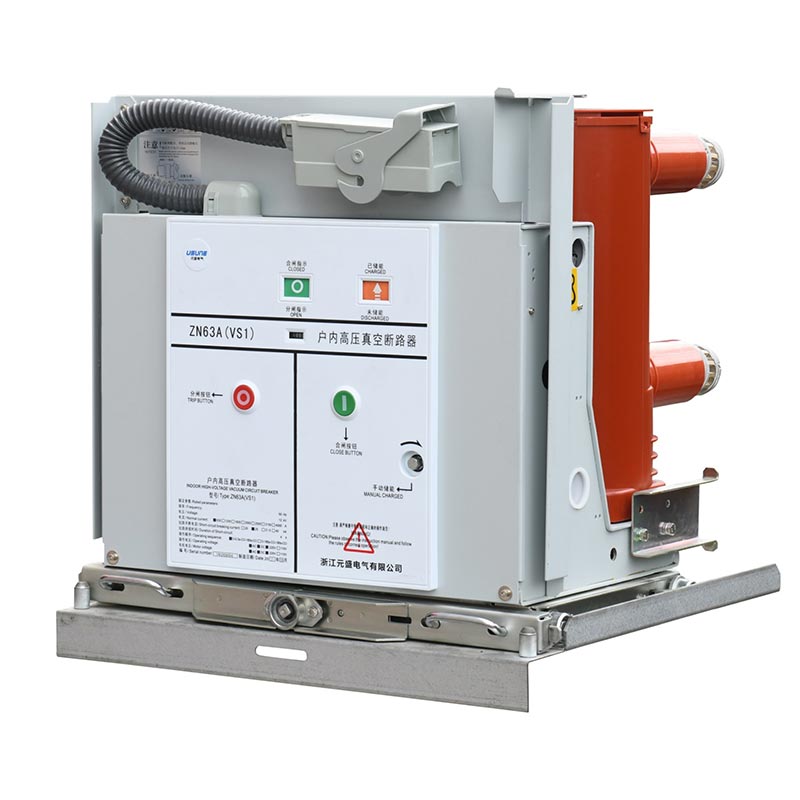

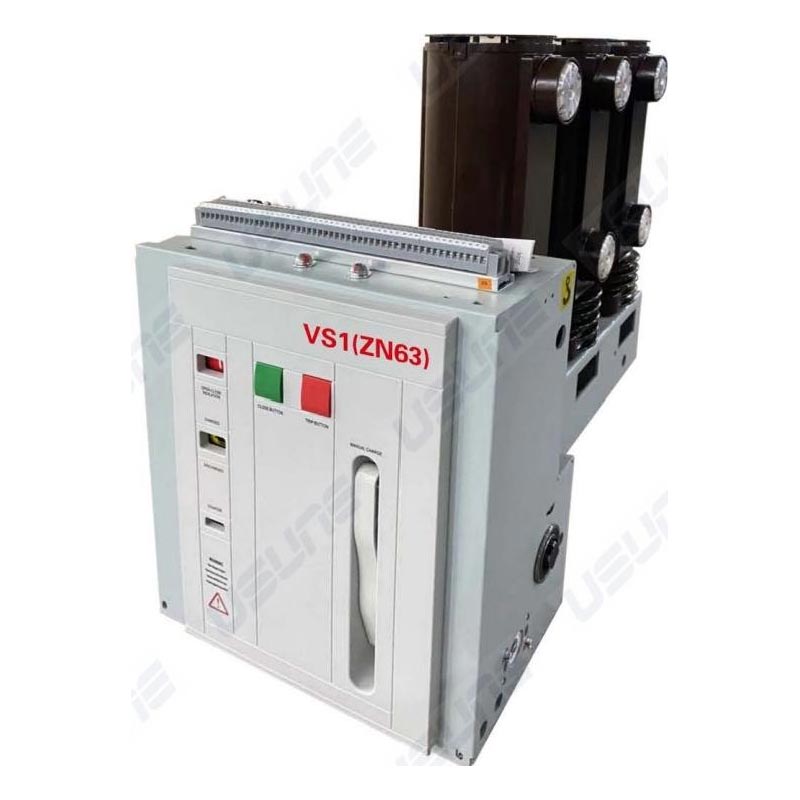

Страничен тип вакуумен прекъсвач

Вакуумният прекъсвач от страничен тип Usune е монтирано на закрито комутационно устройство за високо напрежение, разделено на две основни серия: VS1(ZN63)-12 и VS1-24. Използва се предимно в трифазни енергийни системи 12KV, 24KV и 36KV, като поема отговорности за защита и контрол на оборудването на електрическата мрежа и енергийните системи на промишлени и минни предприятия. Използвайки усъвършенствана технология за вакуумно гасене на дъгата, той се отличава с бърза скорост на гасене на дъгата, малък размер, дълъг експлоатационен живот и ниски разходи за поддръжка, което го прави незаменимо основно устройство в модерното предаване на енергия и разпределителни системи.

Основни предимства:

1. Години на опит в прилагането на електропренос и разпределение, широко използвани в промишлеността и минното дело предприятия, електроцентрали и градски и селски електрически мрежи, спечелвайки широко разпространено потребителско признание за своята стабилна производителност и надеждна работа.

2. Независимо разработен от професионалния R&D екип на Usune, включващ странично монтиран дизайн, който интегрира пружинен задвижващ механизъм с тялото на прекъсвача, оптимизиращ цялостната структура; вакуумният прекъсвач използва изолационен цилиндър от епоксидна смола по APG процес, предлагащ отлична производителност при пълзене и екологичност адаптивност.

3. Спазва стриктно GB/T1984-2014 „Прекъсвачи за високо напрежение“, JB3855-1996 „3.6~40.5KV високо напрежение на закрито Вакуумни прекъсвачи", DL/T403-2000 „Технически условия за поръчка на вакуумни прекъсвачи 12~40,5KV" и IEC62271-100:2008 международни стандарти и е преминал множество авторитетни тестове и сертификати.

4. Като професионален производител на високоволтово електрическо оборудване в Китай, Usune притежава стандартизиран производствено предприятие и всеки прекъсвач се подлага на строги тестове, преди да напусне фабриката. Като надежден доставчик, той предоставя цялостно следпродажбено обслужване и техническа поддръжка, премахвайки всякакви притеснения за потребителите.

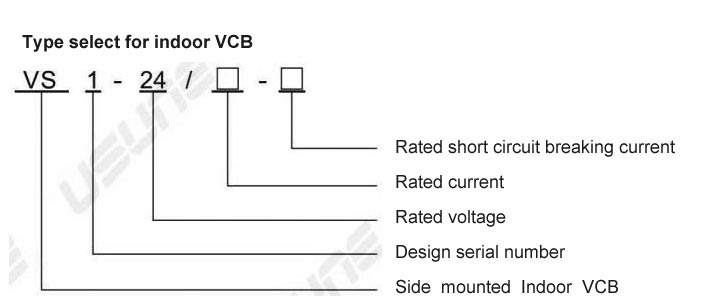

Продуктови спецификации и технически параметри

Страничен вакуумен прекъсвач Usune предлага пълна гама от спецификации и стабилна производителност. Основната техническите параметри (вземайки серията VS1(ZN63)-24 като основна справка) са показани в таблицата по-долу:

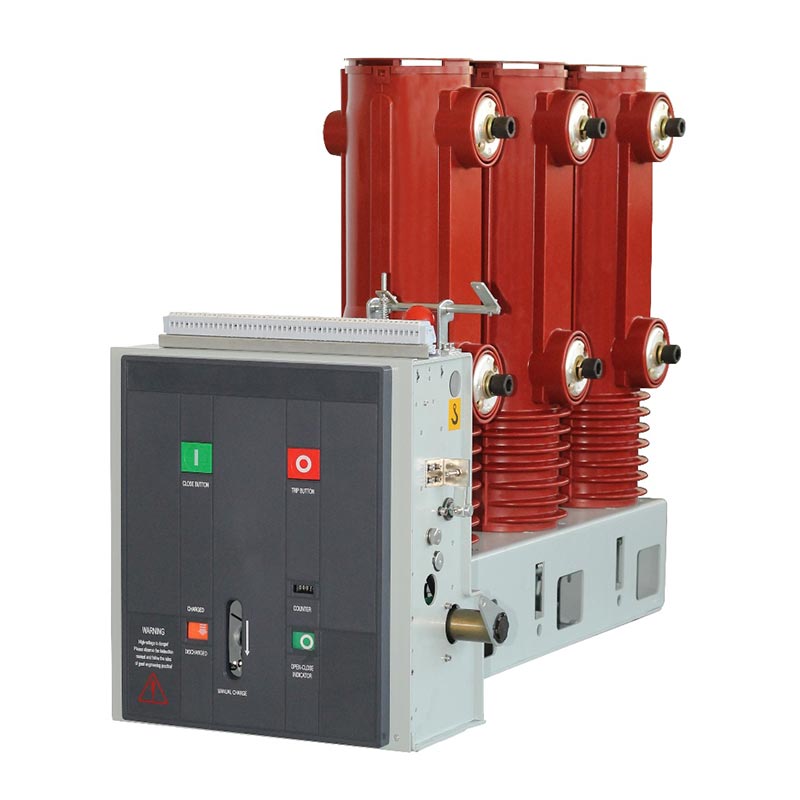

Структура и функция

1. Обща структура

Работният механизъм и дъгогасителната камера са разположени в интегрирана структура, с основната проводима верига е от трифазен подов тип. Вакуумната дъгогасителна камера е надлъжна монтиран в обработен с APG епоксидна смола тръбен изолационен цилиндър, осигуряващ отлична производителност при пълзене, намаляване на натрупването на прах върху повърхността на дъгогасителната камера, избягване на влиянието на външни фактори и осигуряване на добра изолация дори във влажна и силно замърсена среда. Серията VS1-12 е фиксирана инсталация тип, подходящ за фиксирана разпределителна уредба и може да се използва самостоятелно или да се прилага към мрежово захранване на пръстена, тип кутия трансформатор и други системи.

2. Работен механизъм

Вакуумният прекъсвач от страничен тип използва планарен пружинен механизъм, поддържащ както ръчно, така и съхранение на електрическа енергия. Работният двигател се намира в предния шкаф на дъгогасителната камера, разделен на пет монтажни пространства, всяко от които съдържа компонентите за съхранение на енергия, предаване, изключване и буфер. Интегрираният дизайн на дъгогасителната камера и работния механизъм осигурява висока степен на съвпадение между експлоатационните характеристики и изискванията за отваряне и затваряне на дъгогасителната камера, намалявайки междинни стъпки, намаляване на консумацията на енергия и шума и подобряване на работата на прекъсвача надеждност.

Приложна среда

Вакуумният автоматичен прекъсвач от страничен тип е подходящ за вътрешна среда и трябва да отговаря на следните изисквания изисквания: температура на околната среда -15℃ до +40℃; средна дневна относителна влажност ≤95%, средно месечна ≤90%; надморска височина ≤1000m; сеизмичен интензитет ≤8 градуса; и липса на значителен прах, корозивни газове или друго замърсяване. Забележка: Необходима е персонализация за приложения, надвишаващи тези изисквания след предварителна консултация с производител.

Монтаж и въвеждане в експлоатация

Вакуумните прекъсвачи от страничен тип се подлагат на строги тестове, преди да напуснат фабриката. Преди захранване на първи контур трябва да се направят следните подготовки:

1. Проверете оборудването за повреди; ако е повреден, спрете да го използвате.
2. Почистете повърхността на изолацията от всякакви замърсявания.
3. Работете ръчно с функциите за съхранение на енергия и отваряне/затваряне, като наблюдавате дали състоянието е нормално.
4. Работете с работното захранване, като потвърдите, че състоянието е нормално.
5. Придвижете напред/приберете прекъсвача тип ръчна количка според спецификациите и потвърдете, че позицията индикаторът е нормален след достигане на правилната позиция.

Забележка: Когато използвате заключващо устройство за затваряне, захранването трябва да бъде свързано, за да го отключите преди затваряне.

Случай с практическо приложение

Казус от практиката: Приложение в голямо индустриално и минно предприятие в Китай

Голямо стоманодобивно предприятие в Китай има сложна енергийна система с високи изисквания за работа на оборудването контрол на честотата и тока на късо съединение. След сравняване на множество доставчици, серията Usune VS1(ZN63)-24 прекъсвачът е избран като основно защитно устройство за електроразпределителната система. Тъй като си въвеждане в експлоатация през 2024 г., системата работи стабилно повече от 12 месеца без повреди, успешно се справя три грешки при късо съединение, ефективно защитаващи оборудването и предотвратяващи загуби при прекъсване на захранването. Компанията силно признава производителността на продукта и услугите по инсталиране и въвеждане в експлоатация, предоставени от производителя.

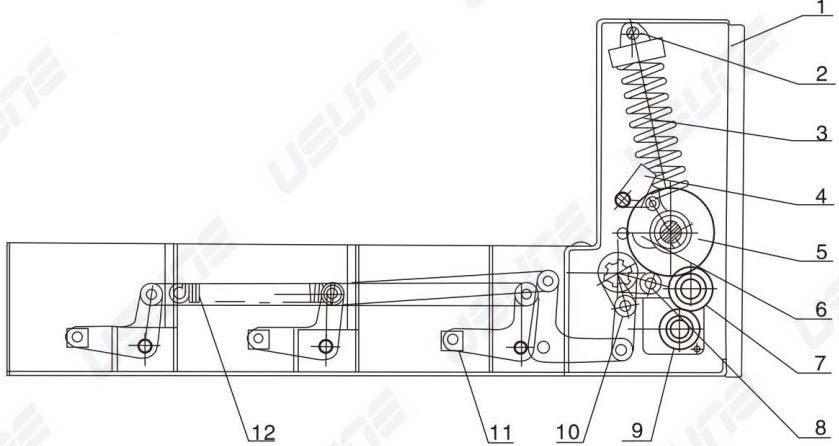

1.Разпределителна кутия
2. Болт за мигли
3.Затваряща пружина
4.Затваряща арматура
5.Вътрешно електрическо окабеляване
6.Гербичен механизъм/работа на механизма
7. Механизъм за предаване на зъбно колело
8. Лост за свързване на входа
9.Зареден мотор
10.Четирилостов трансмисионен механизъм
11.Трансмисионен блок
12.Изключващ механизъм

Ангажимент на доставчика и производителя: Usune, като професионален производител на електрическо оборудване за високо напрежение в Китай притежава стандартизирана фабрика и професионален екип за научноизследователска и развойна дейност, производство и следпродажбено обслужване. Като надежден доставчик, ние се придържаме към принципа "първо качество, преди всичко клиент", като стриктно контролираме всички аспекти на производство, за да се гарантира, че продуктите отговарят на стандартите и нуждите на потребителите; ние предоставяме цялостни следпродажбени услуги, включително насоки за инсталиране на място, пускане в експлоатация, поддръжка и техническо обучение и непрекъснато обновяване и оптимизираме нашите продукти в подкрепа на развитието на индустрията за пренос и разпределение на електроенергия.
