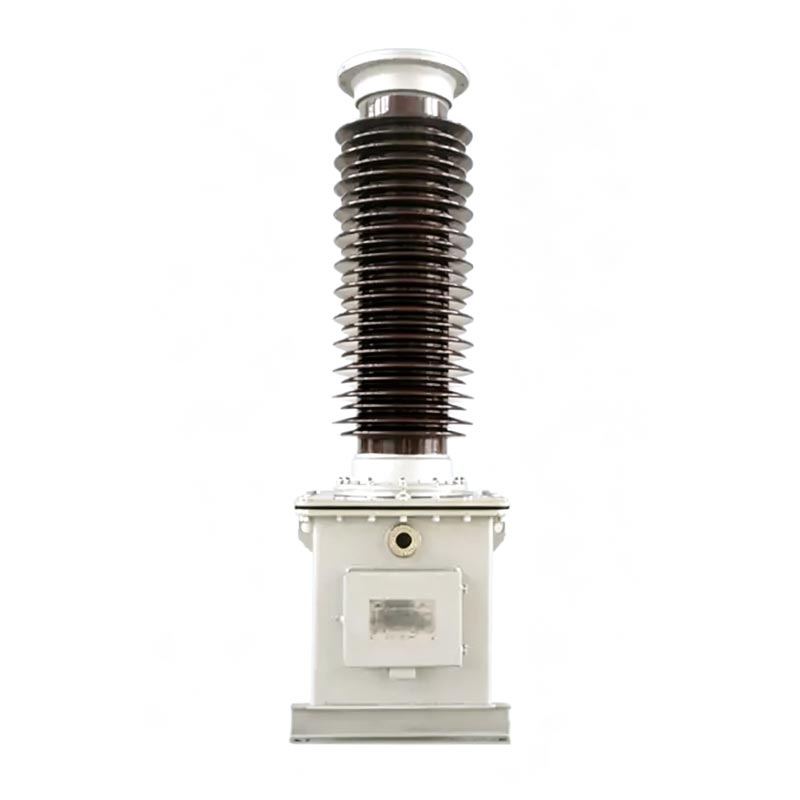

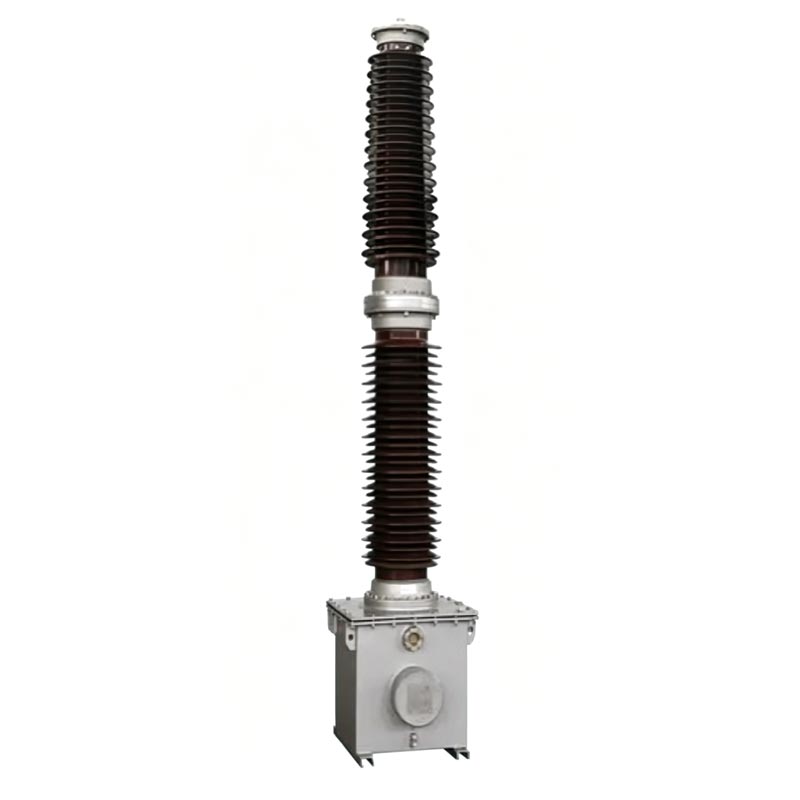

Трансформатор за външно напрежение

Външният трансформатор на напрежение от серията Usune TYD покрива всички нива на напрежение от 35 kV до 220 kV, преобразувайки високо напрежение системи до 100/√3 V или 100 V стандартни сигнали за ниско напрежение, за да отговорят на нуждите от измерване на енергия, измерване на напрежение, релейна защита и проверка на синхронизацията на мрежата. В сравнение с традиционните електромагнитни трансформатори на напрежение, този продукт също така разполага с комуникационно свързване на носител на захранваща линия, избягвайки проблеми с ферорезонанса. Като цяло структурата е надеждна, осигуряваща дългосрочна безопасна и стабилна работа на електропреносни мрежи с високо напрежение, което я прави ядро поддържащо устройство за изграждане на интелигентна мрежа.

Кондензаторен трансформатор на напрежение

TYD-35 (66, 110/220)kV-0,01 (0,02)

Общи инструкции

Обяснение на модела на продукта

Моделните кодове от серията TYD ясно дефинират параметрите на продукта и приложимите сценарии, улеснявайки инженерството избор и монтаж на място. Правилата за кодиране са както следва:

1. Структура на модела: TYD ① – ② ③

- TYD: Код за капацитивен трансформатор на напрежение
- ①: Номинално фазово напрежение на системата (единица: kV)
- ②: Номинален капацитет на делителя на напрежението (единица: μF, по избор 0,01μF, 0,02μF)
- ③: Суфикс код на функционална характеристика

2. Обяснение на суфиксния код:

- H: Тип, устойчив на замърсяване, подходящ за силно замърсени зони
- G: Височинен тип, подходящ за райони над 2000 м надморска височина
- F: Подходящ за неефективно заземени системи с неутрална точка

3. Пример за типичен модел

TYD110/√3-0.02FH, представляващ ниво на напрежение 110kV, номинален капацитет на делителя на напрежението от 0.02μF, подходящ за неефективно заземени системи с неутрална точка и замърсяващи среди от клас D, капацитивен трансформатор на напрежение.

Основни функции

1. Прецизно измерване и измерване на напрежението

Позволява високо прецизно събиране на напрежение и измерване на енергията, осигурявайки точно уреждане на електрическата мрежа данни за потреблението.

2. Защита на електрическата мрежа и автоматично управление

Осигурява стабилни сигнали за напрежение за релейна защита, автоматично управление на електрическата мрежа и синхронизация проверка, позволяваща бърза реакция при системни грешки.

3. Комуникационен куплунг на електропровода

Действа като свързващ кондензатор за комуникация по електропроводна мрежа, като постига предаване на сигнала по електропровода без допълнително окабеляване.

Стандарти за изпълнение

Целият процес на производство и тестване на външния трансформатор за напрежение стриктно се придържа към националните авторитетни стандарти, напълно отговарящи на спецификациите за инженерно приемане:
- GB/T20840.1-2010 "Измервателни трансформатори - Част 1: Общи технически изисквания"
- GB/T20840.5-2013 "Измервателни трансформатори - Част 5: Допълнителни технически изисквания за капацитивно напрежение Трансформърс"
- GB/T19749-2005 "Свързани кондензатори и капацитивни делители на напрежение"

Приложими условия на околната среда

Трансформаторът за външно напрежение може да се похвали с отлична адаптивност към околната среда и може да работи стабилно при сложни условия външни условия. Стандартно приложимите параметри са както следва:
- Сценарии за инсталиране: Подходящ както за вътрешна, така и за външна употреба
- Температура на околната среда: -40℃～+45℃ (специалните условия могат да бъдат персонализирани и договорени)
- Максимална скорост на вятъра: ≤150km/h
- Номинална надморска височина: ≤2000 m (версията G-тип за голяма надморска височина се адаптира към по-високи височини)
- Дебелина на глазурата: ≤10 мм
- Оценка на замърсяване: стандартен клас D (пътя на утечка ≥ 43,3 mm/kV), опционален клас E (пътя на утечка ≥ 53,7 mm/kV)

Структурни предимства на продукта

CVT серията Usune TYD приема модулна интегрирана структура, състояща се от две основни части: капацитивно напрежение разделител и електромагнитно устройство. Конструкцията е здрава и издръжлива:

1. Капацитивен делител на напрежение с висока якост

Използва висококачествен композитен диелектрик от тънък филм и кондензаторна хартия. Множество кондензаторни елементи са свързани последователно вътре в порцелановата втулка, вакуумно импрегнирани с висококачествено изолационно масло. Напълно запечатаната структура е оборудвана с устройство за компенсиране на маслото за поддържане на вътрешна стабилност на напрежението, елиминирайки маслото проблеми с течове и влага. Конструкцията на болтовия монтаж осигурява удобен монтаж и сигурна връзка.

2.Интегрирано електромагнитно устройство

Включва вграден междинен трансформатор, компенсиращ реактор и амортисьор на реактора с бързо насищане, всички запечатани в стоманен резервоар, пълен с масло. Той е предварително сглобен с разделителя за ниско напрежение, преди да напусне фабриката, осигуряване на пълна изолация на изолационната маслена система и елиминиране на взаимните смущения.

3. Дизайн за защита на безопасността

Оборудван със специални терминали за затихване, заземяване и носеща вълна с ясни маркировки. Множествена защита структурите ефективно предотвратяват опасности за безопасността като изтичане на високо напрежение и повреда на вторично оборудване.

Инженерно приложение Cas

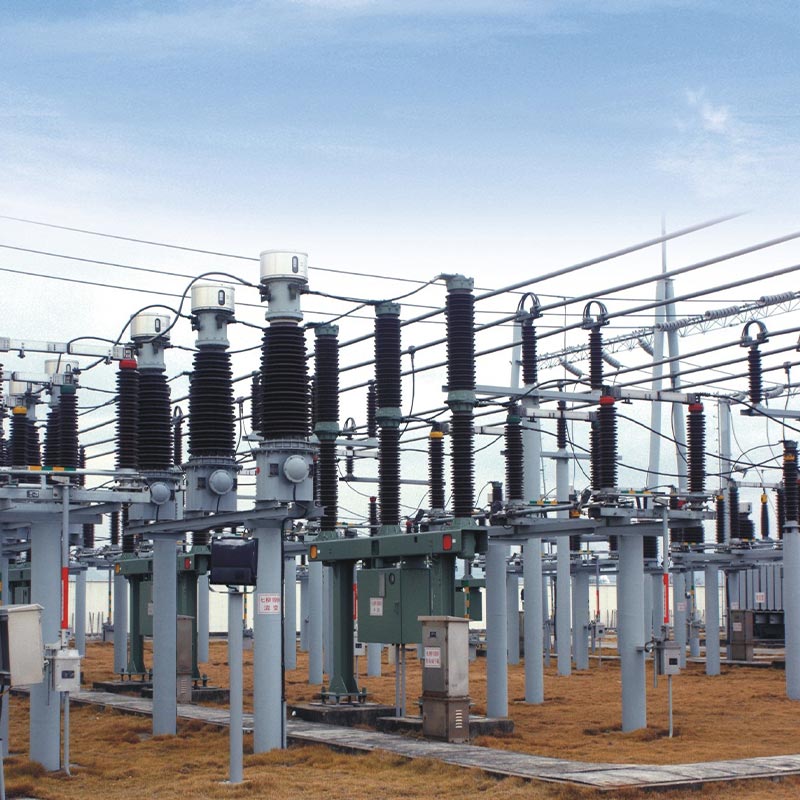

Като висококачествен доставчик на CVT оборудване за високо напрежение, напреженовите трансформатори от серията TYD на Usune са били успешно приложен към ключов проект за обновяване на 110kV градска електропреносна мрежа в Zhoushan, провинция Zhejiang. The проектът избра класическия модел TYD110/√3-0.02FH, подходящ за сложните условия на работа на местния крайбрежна зона със силно замърсяване и неефективно заземена неутрална точка.
Оригиналното оборудване в тази подстанция страда от нестабилно измерване на напрежението и слаба защита срещу смущения възможности. След подмяната на CVT с CVT от серията Usune TYD, оборудването работи стабилно повече повече от 3 години, поддържайки точно измерване и стабилен изходен сигнал дори в тежки среди, като висока влажност, солени пръски и силен вятър. Това осигурява надеждна поддръжка за релейна защита и носител на подстанция комуникация, ефективно подобряване на надеждността на работата на регионалната електрическа мрежа, намаляване на оборудването нива на неизправност и пълна проверка на отличната устойчивост на атмосферни влияния и устойчивост на замърсяване на продукта.

Спецификации за експлоатация и поддръжка

1. Основни работни параметри

- Дългосрочна работа: 1,2 пъти номинално напрежение (1,2Un)
- Краткосрочно претоварване: Може да работи за 30 секунди при напрежение 1,5Un
- Специален тип F: Може да работи непрекъснато в продължение на 8 часа при напрежение 1,9Un

2. Изисквания за ежедневна поддръжка

- Редовно проверявайте състоянието на уплътнението на оборудването, за да предотвратите изтичане на изолационно масло;
- Осигурете надеждно свързване на демпферните клеми d1 и d2; работата в отворена верига е строго забранена;
- Когато не са свързани към носещо оборудване, клемите N и X трябва да бъдат надеждно свързани накъсо;
- Неоторизиран демонтаж на уплътнителните болтове и уплътнителните конструкции на отворите за пълнене с масло е забранен;
- Не се изисква рутинно вземане на проби от масло и тестване на електромагнитния модул, за да се избегнат опасности за безопасността, причинени от масло спадове на нивото.

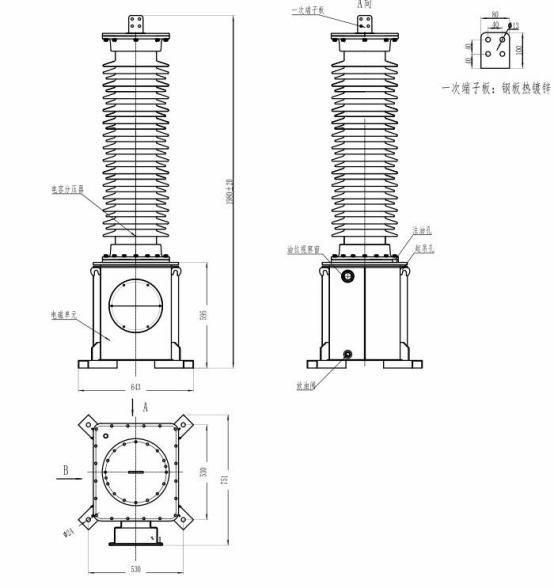

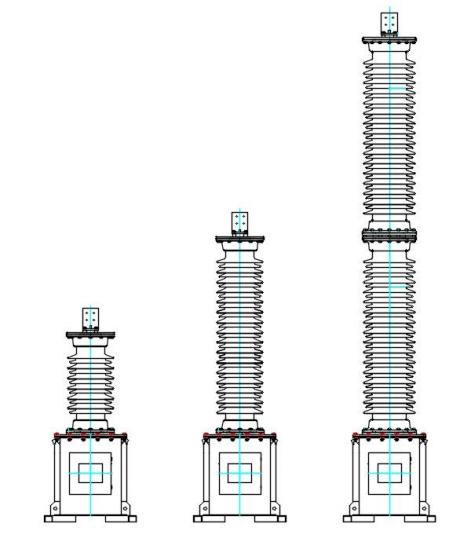

Размери на продукта.

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

ЧЗВ

Q1: Какви основни тестове трябва да бъдат завършени преди пускането в експлоатация на CVT от серията Usune TYD?

Три основни теста трябва да бъдат завършени съгласно стандарта DL/T596-1996: Първо, капацитетът и диелектрикът трябва да се тества загубата на кондензаторния делител, като стойността на капацитета се отклонява от табелката с ≤2% и тангенс на диелектричните загуби ≤0,002. Второ, съпротивлението на изолацията на електромагнитния модул трябва да се тества с помощта на a 2500V мегаомметър, с изолационно съпротивление на всяка клема към земята ≥500MΩ. Трето, калибриране на точността тестът изисква увеличаване на ъгъла на проводниците за високо напрежение, за да се намалят смущенията от паразитния капацитет и да се гарантира точност на измерване.

Въпрос 2: Какви са основните предпазни мерки за инсталиране на място на външния трансформатор за напрежение?

Първо, кондензаторният делител и електромагнитното устройство са съвпадащ комплект и трябва да бъдат инсталирани според номера на табелки; те не могат да се разменят произволно. Второ, повдигащите отвори на електромагнитния модул резервоарът за масло трябва да се използва за повдигане; повдигането на порцелановата втулка на кондензатора е забранено, за да се предотврати оборудването увреждане. Трето, основата трябва да бъде фиксирана с високоякостни болтове M20 и общият наклон на оборудването трябва не повече от 2/1000 mm. Четвърто, уверете се, че клемата X е надеждно заземена и демпферната клема е здраво закрепена свързани, за да избегнете повреда на оборудването.

В3: За какви сценарии са подходящи моделите с суфикси H, G и F?

H е тип против замърсяване, подходящ за силно замърсени и силно корозивни среди като крайбрежни райони и промишлени мини; G е типът за голяма надморска височина, оптимизиран за висока надморска височина, ниско напрежение и ниска температура среда, подходяща за райони над 2000 м; F е системно адаптивен тип, специално проектиран за неутрална точка неефективно заземени енергийни системи, с по-силен толеранс на пренапрежение, подходящи за специална електрическа мрежа условия на работа.

Фабрична здравина и гаранция за обслужване

Zhejiang Usune Electric е професионална фабрика за високоволтово електрическо оборудване, интегрираща R&D, производство, и продажби. С дългогодишен опит в областта на високоволтовите трансформатори, той притежава цялостна производствена система и строги процеси за проверка на качеството. Всички продукти на TYD са преминали тестване по национален стандарт, което гарантира стабилност производителност и висока рентабилност. Могат да бъдат предоставени стандартизирани продукти и персонализирани решения според различни нива на напрежение, условия на околната среда и изисквания на електрическата мрежа, осигуряващи надеждно високо напрежение поддържащо оборудване за глобални енергийни проекти.
