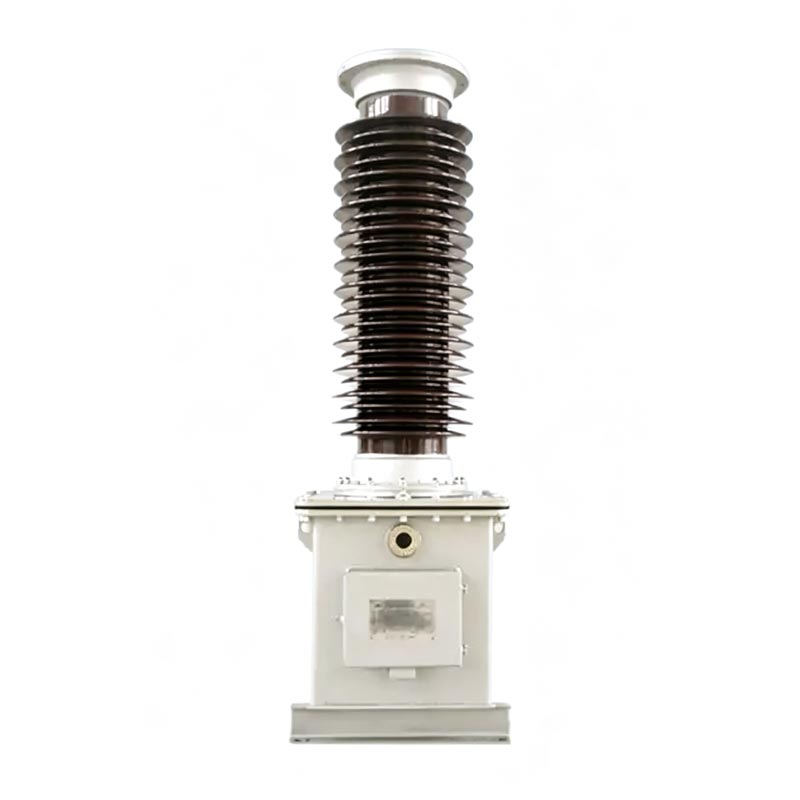

Usune TYD серия 110 kV Pt трансформатор на напрежение е специално високоефективен капацитивен трансформатор на напрежение предназначени за електропреносни мрежи с високо напрежение 110kV. Продуктът възприема принципа на капацитивно разделяне на напрежението и напълно запечатана структура, потопена в масло, избягвайки недостатъците на традиционните трансформатори, като голям размер и слаб против смущения и притежава отлична устойчивост на замърсяване, толерантност към ниска температура и устойчивост на вятър. това оборудването интегрира функции за измерване, защита и свързване на комуникационните оператори и е основна поддръжка устройство за интелигентно управление и поддръжка на 110kV електропреносни и трансформационни системи.
Трансформаторът за напрежение 110 kV Pt стриктно се придържа към националните стандарти GB/T20840.1-2010, GB/T20840.5-2013 и GB/T19749-2005. Неговите процеси на проектиране, производство и тестване са стандартизирани и всички параметри на производителност отговарят на спецификации за превантивно изпитване на енергийно оборудване.
Общи инструкции
- TYD: Специален код за капацитивни напреженови трансформатори
- 110/3: Номиналното фазово напрежение на системата, с която е съвместима, е 110kV
- 0,02: Номиналният капацитет на капацитивния делител на напрежение е 0,02μF
- Код на суфиксната характеристика: H - Тип против замърсяване; G - Височинен тип (подходящ за надморска височина над 2000м);
F - Подходящ за неефективно заземени системи с неутрална точка
Пример: TYD110/3-0.02FH представлява капацитивен трансформатор на напрежение, подходящ за 110kV неутрална точка неефективно заземени електрически мрежи с номинален капацитет от 0,02μF и висок рейтинг срещу замърсяване.

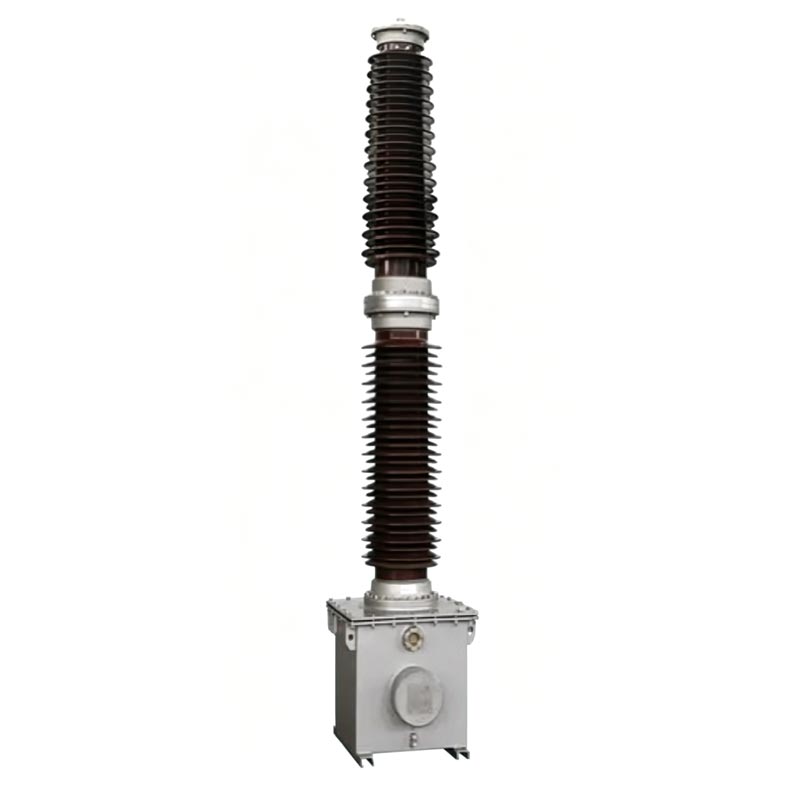

Състои се от свързващи кондензатори и кондензатори за разделяне на напрежението, подредени заедно. Множество комплекти кондензатор елементите са свързани последователно вътре в порцелановата втулка. Използва висококачествен тънък филм и кондензаторна хартия композитен диелектрик и е вакуумно импрегниран с висококачествено изолационно масло. Оборудването е напълно запечатано структура с вградено устройство за компенсиране на маслото за поддържане на стабилно вътрешно налягане, предотвратяване на изтичане на масло, елиминира нуждата от вземане на проби на място, ефективно изолира външната влага и примеси и гарантира стабилност изолационни характеристики.
Трансформаторът на напрежение 110 kV Pt е изцяло запечатан в напълнен с масло стоманен резервоар (който също служи като кондензаторна основа), включително междинен трансформатор, компенсиращ реактор и реактор за бързо насищане амортисьор. Той е предварително сглобен с разделителен кондензатор за ниско напрежение, преди да напусне фабриката. Електромагнитното модулът и маслената верига на кондензаторния делител са напълно изолирани, което гарантира липса на смущения и стабилна работа. Вторичното окабеляване и клемите на носещата вълна са централно разположени в съединителна кутия на страничната стена на резервоара, ясно обозначени за лесно окабеляване и поддръжка на място.
Прецизно намалява изхода, за да осигури стандартен сигнал с ниско напрежение, предлагайки надеждна поддръжка на данни за мощност измерване на енергията в мрежата и наблюдение на напрежението в реално време.
Оборудван с релейна защита и оборудване за автоматично управление, той позволява идентифициране на повреда в електрическата мрежа, проверка на синхронизацията и защита на линията, предотвратяване на повреда на оборудването и аварии в електрическата мрежа, причинени от аномалии на напрежението.
Служи като специален свързващ кондензатор за комуникация на носител на електропровод, осигурявайки стабилен сигнален канал за предаване на данни от електрическата мрежа и дистанционна работа и поддръжка.
- Съвместими условия на работа: 50/60Hz AC захранваща система
- Вторично изходно напрежение: 100/√3V, 100V (стандартни спецификации)
- Тангенс на диелектричните загуби: ≤0,002
- Грешка на кондензатора: Не надвишава ±2% от номиналната табела
- Изолационно съпротивление: ≥500MΩ (измерено с мегаомметър 2500V)
- Възможност за работа при пренапрежение: Дългосрочна работа при 1,2 пъти номинално напрежение; краткотрайна работа при 1,5
пъти номиналното напрежение за 30 секунди; Тип F може да работи непрекъснато в продължение на 8 часа при 1,9 пъти номинално напрежение
- Работна температура: -40℃~+45℃ (може да се персонализира за специални условия)
- Максимална устойчивост на скорост на вятър: 150км/ч
- Приложима надморска височина: ≤2000m (моделите за голяма надморска височина се предлагат при поискване)
- Максимална дебелина на глазурата: 10 мм
- Оценка на замърсяване: стандартен клас D (пътя на утечка ≥ 43,3 mm/kV), опционален клас E (пътя на утечка ≥
53,7 mm/kV)

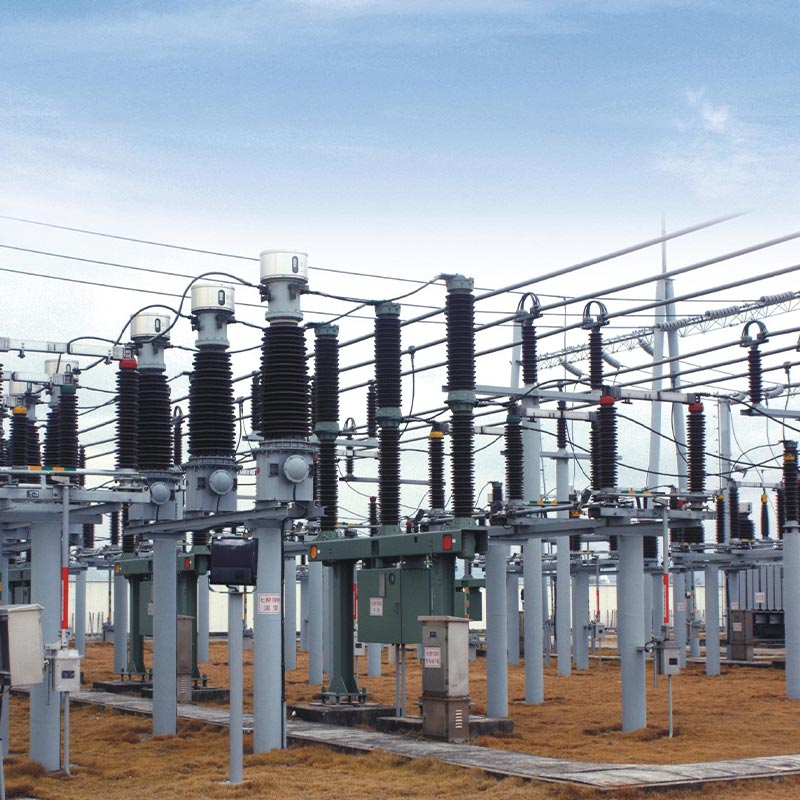

Трансформаторът на Usune TYD110/3-0.02FH против замърсяване 110 kV Pt напрежение беше успешно приложен на открито проект за обновяване на регионална подстанция 110 kV в провинция Zhejiang. Тази подстанция обслужва околните индустриални паркове и жилищни зони, изискващи изключително висока стабилност на захранването и надеждност на оборудването. Разположен в крайбрежен район с висока влажност, високи количества сол и силно замърсяване, както и с чести морски бриз, проектът изисква строги показатели против замърсяване, антикорозия и стареене от високо напрежение оборудване.
Оборудването беше повдигнато, монтирано и пуснато в експлоатация стриктно съгласно спецификациите на производителя преди да бъдат пуснати в експлоатация. Две години експлоатация и поддръжка на място и данни от редовни тестове показват това основните параметри като капацитет на оборудването и диелектрични загуби постоянно отговарят на националните стандарти, без проблеми като изтичане на масло, необичаен шум или дрейф на параметрите. Неговата превъзходна защита срещу замърсяване и корозия структурата ефективно се съпротивлява на корозията от крайбрежните солени пръски и влажния въздух, избягвайки често срещани грешки като напр. стареене на изолацията и колебания на напрежението в традиционните измервателни трансформатори. Стабилно завършва захранването измерване, наблюдение на напрежението и свързване на комуникационния оператор, осигуряващи непрекъснато и безопасно захранване на подстанция, както и пълна проверка на стабилността и адаптивността на продукта при тежки външни условия.
Оборудването се доставя като пълен комплект кондензаторен делител на напрежение + електромагнитно устройство. Инсталацията трябва стриктно спазвайте номерата на табелката; произволното смесване и подмяна са строго забранени. За оборудване повдигане, трябва да се използват специалните повдигащи отвори за масления резервоар на електромагнитния блок; директно повдигане на порцеланови втулки на кондензатор е забранено. Основата е закрепена с високоякостни болтове М20, а гащеризона ъгълът на наклон на инсталацията е ≤2/1000 mm, за да се осигури стабилна работа на оборудването.
Основни изисквания за окабеляване: клемите на амортисьора d1 и d2 трябва да бъдат надеждно свързани; отворените вериги са стриктно забранено. Когато не са свързани към носещо оборудване, клемите N и X трябва да бъдат надеждно свързани накъсо. По време на работа на оборудването, клема X трябва да бъде директно и надеждно заземена, за да се предотврати навлизането на високо напрежение вторичен корпус, повреда на оборудването и застрашаване на личната безопасност.
Оборудването разполага с напълно запечатана структура, потопена в масло, осигуряваща стабилна работа и елиминираща необходимостта за рутинно вземане на проби от масло и тестване. Рутинната поддръжка изисква само периодични проверки на уплътнението на оборудването състояние, плътност на клемите и отстраняване на неизправности за необичайни шумове, аномалии на вторичното напрежение и внезапни пикове на напрежението в отворената триъгълна връзка. Неоторизиран демонтаж на закрепващите болтове и уплътненията на оборудването структура е строго забранено. Кондензаторният делител и електромагнитното устройство не трябва да се разглобяват без разрешението на производителя. След като оборудването бъде бракувано, то трябва да бъде предадено на местната екология охранителен отдел за централизирано и безвредно обезвреждане за предотвратяване на замърсяване на околната среда.
H е устойчив на замърсяване тип, подходящ за крайбрежни и силно замърсени промишлени сценарии, с подобрена път на пълзене и устойчивост на корозия; G е типът за голяма надморска височина, оптимизиран за райони над 2000 м надморска височина, подходящ за нисковолтова и силна ултравиолетова среда; F е специален тип за неефективна неутрална точка заземяване, с по-силен толеранс на пренапрежение, подходящо за съответните системи за електропреносна мрежа. Подходящият модел могат да бъдат избрани въз основа на географската среда на проекта и системата на електроенергийната мрежа.
D1 и D2 са амортисьорни клеми. Отварянето им ще доведе до повреда на амортисьора, задействайки вътрешни пренапрежения и пренапрежения причинявайки трайна повреда на кондензатори и електромагнитни модули. Когато не е свързано превозно оборудване, изключването на клеми N-X ще позволи високо напрежение да навлезе във вторичната съединителна кутия, изгаряйки вторичната оборудване за наблюдение и защита и причиняване на безопасен инцидент. Надеждността на клемните връзки трябва да бъде проверени преди пускане в експлоатация на оборудването.
Не, не се изисква периодично вземане на проби и тестване на маслото. Електромагнитното устройство работи при ниско напрежение и a пълен набор от тестове за уплътняване и ефективност е завършен преди напускане на фабриката, гарантирайки надеждност производителност на запечатване. Вземането на проби на място ще наруши баланса на вътрешното налягане на оборудването, което ще доведе до потенциални проблеми като спад на нивото на маслото, проникване на влага и влошаване на изолацията. Само рутинни проверки трябва да се провери целостта на уплътненията и стабилността на електрическите параметри. Ако параметрите са ненормални, свържете се с производителя за специализирани тестове.
