Външен токов трансформатор

Капацитивният външен токов трансформатор LB6-110kV е основно поддържащо оборудване за високо напрежение от Zhejiang Yousen Електрически. Специално проектиран за сложни условия на работа на открито, той разполага с напълно запечатана маслена хартия изолационна структура, потопена в масло, номинално работно напрежение от 110 kV, максимално работно напрежение от 126 kV и е съвместим с 50Hz/60Hz променливотокови електрически мрежи, отговарящ на оперативните изисквания за неефективно заземена неутрална точка системи.

Този продукт интегрира измервателни и защитни функции, оборудван с измервателни намотки от клас 0,2 и 0,5 и 5P/10P защитни намотки. Поддържа двойни коефициенти на трансформация за превключване на последователни и паралелни връзки, с първично токово покритие от 2×50A–2×1000A и вторичен изход от 1A/5A. Използване на прецизно производство процеси в реномирана фабрика, продуктът може да се похвали с отлична адаптивност към околната среда: стандартният модел е подходящ за надморска височина под 1000 m, докато моделът GYW за голяма надморска височина може да работи стабилно на 4000 m надморска височина. Това е широко използвани в градски и селски подстанции, промишлено и минно захранване и нови сценарии за производство на енергия.

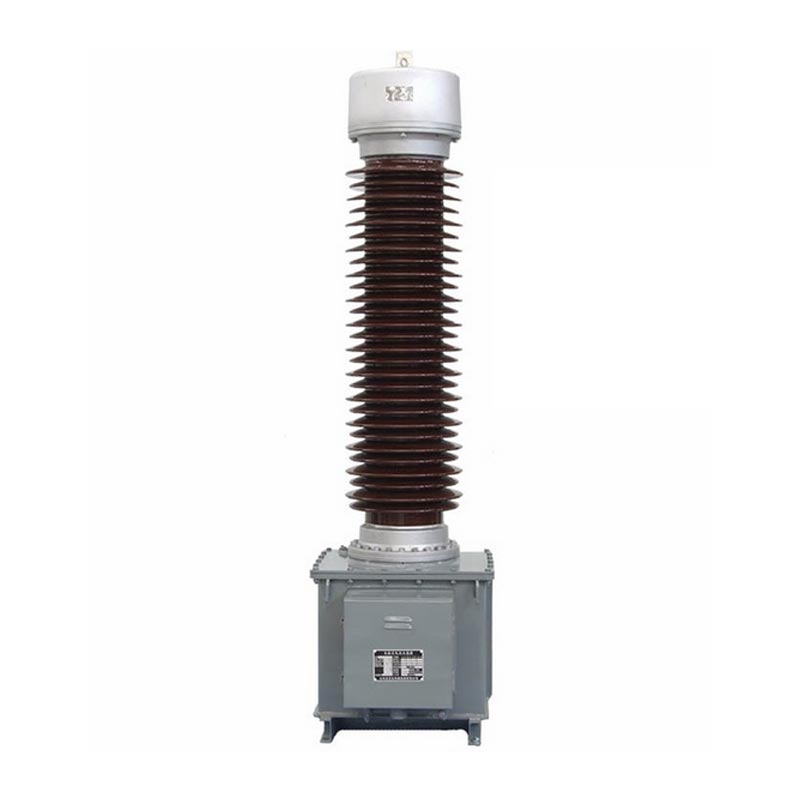

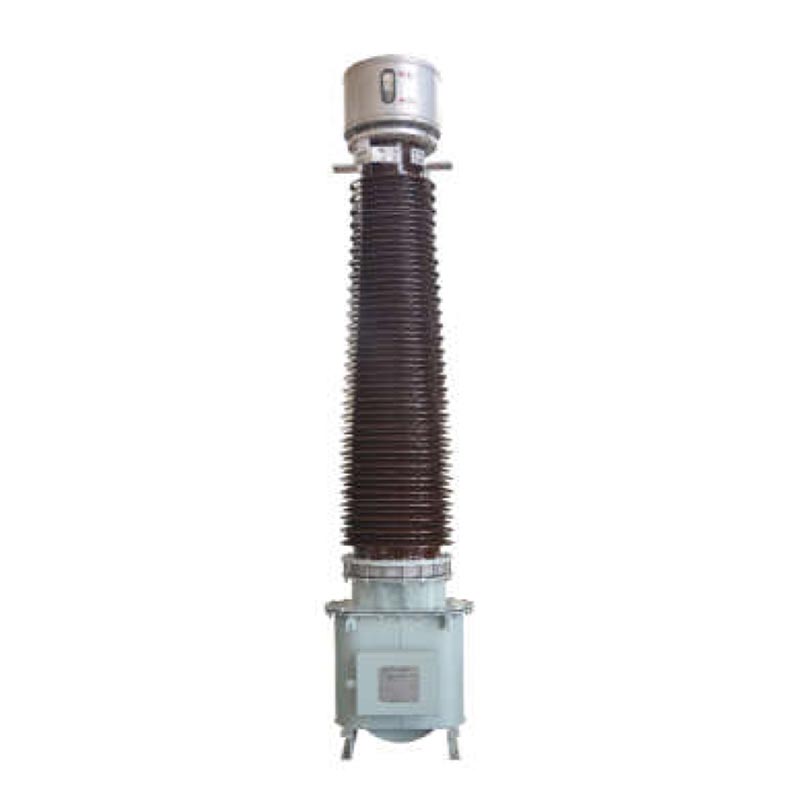

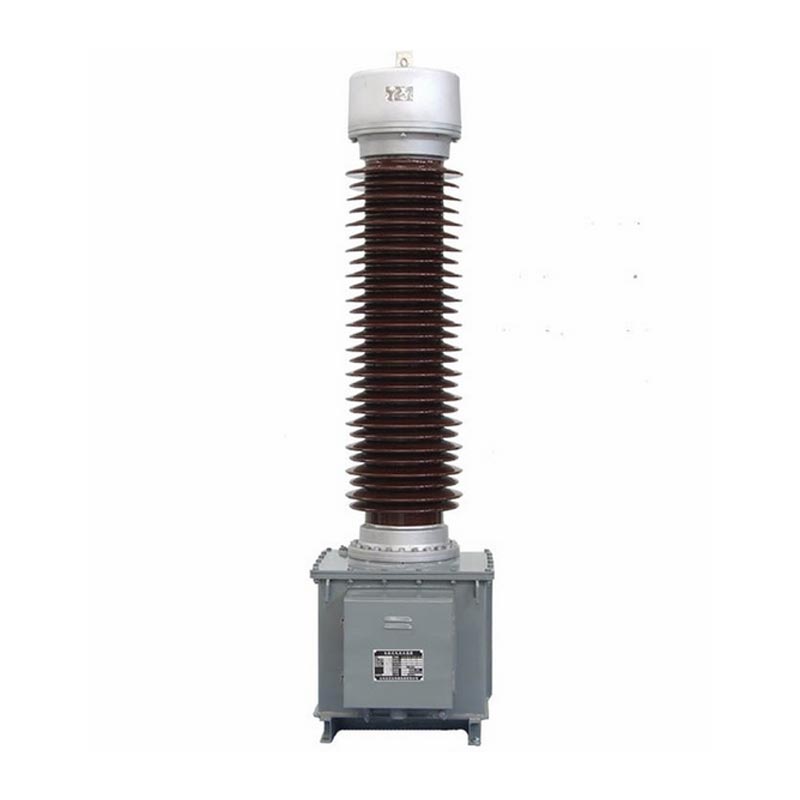

LB6-110kV Капацитивен токов трансформатор

Обяснение на модела и условия за използване

1. Обяснение на параметрите на модела

Пълният номер на модела за външния токов трансформатор е LB6-110kV P/P/P/0.5ab/c, разделен на три ядра определения:
- Основен модел: L показва токов трансформатор, B показва ниво на защита, 6 показва сериен номер на дизайна, 110 показва номинално ниво на напрежение, а W2 представлява вторична конфигурация против замърсяване.
- Прецизна комбинация: Вградени четири комплекта вторични намотки, включително една измервателна намотка от клас 0,5 и три защитни намотки от P-клас, поддържащи различни прецизни комбинации за адаптиране към различни измервания и изисквания за прецизност на защитата.
- Текущо съотношение: Маркирано 2*a/c, поддържащо превключване на двойно съотношение. Съотношението е a/c, когато горният маслен консерватор външният конектор е свързан последователно и 2*a/c, когато е свързан паралелно. Окабеляването на място позволява лесно превключване.

2. Стандартни условия на работа

- Околна температура: максимум +40℃, минимум -25℃, среден дневен максимум +30℃; Свръхниските температурни условия могат да бъдат персонализирани и договорени.
- Височина на монтаж: Стандартен тип ≤1000m; LB6-110 GYW тип голяма надморска височина ≤4000m.

Структурни характеристики на продукта

1. Намотка и изолационна структура

Първичната намотка приема U-образна структура. Спецификациите от 2×400A и по-ниски използват плоска медна изолация с хартия тел, докато спецификациите от 2 × 500 A–2 × 1000 A използват полукръгли алуминиеви тръби с двоен лист. Ядрото използва a капацитивен процес на изолация от маслена хартия, с кабелна хартия за високо напрежение, обвиваща основната изолация. Множество слоеве екранирането на кондензатора създава равномерно електрическо поле, като вътрешният слой е свързан към високо напрежение, а външният слой заземен, което значително подобрява безопасността на изолацията. Първичната намотка е разделена на две секции с четири терминала, свързващи се към горния маслен резервоар за лесно превключване на съотношението.

2. Запечатан защитен дизайн

Метален разширител е монтиран отгоре, за да компенсира автоматично промените в обема на изолационното масло, причинени от температурни промени, изолиране на въздуха и предотвратяване на стареенето на маслото поради влага, като по този начин удължава живота на оборудването. Разширителят има вграден прозорец за наблюдение на нивото на маслото за наблюдение в реално време на нивото на маслото. Всички второстепенни клемите и клемите за първично екраниране са централно свързани към съединителната кутия на масления резервоар, като се гарантира стандартизирано окабеляване и силни възможности против смущения.

3. Безопасна инсталационна структура

Резервоарът за масло е заварен от висококачествени стоманени плочи, с предварително пробити отвори за повдигане на дъното за стабилно общо повдигане. Съединителната кутия и резервоарът за масло са оборудвани със специални заземяващи болтове, за да се гарантира надеждност заземяване на вторичната намотка и целия блок. Продуктът се отличава с дизайн с намалена полярност; когато първичен ток P1 влиза и P2 излиза, вторичният ток се извежда през S1/S2/S3, в съответствие със стандартното за индустрията окабеляване логика и улесняване на пускането в експлоатация на място.

Основни технически параметри

1. Основни електрически параметри

- Номинално работно напрежение: 110kV; Максимално работно напрежение: 126kV
- Номинална честота: 50/60Hz; Полярност: субтрактивна полярност
- Номинален първичен ток: 2×50A～2×1000A (налични са множество спецификации)
- Номинален вторичен ток: 1A, 5A
- Вторичен изходен капацитет: 15VA～50VA (адаптивно към коефициента на трансформатора)

2. Стандарти за грешка на точността

- Клас на измерване (0.2/0.5): Текуща грешка ±0.2%～±1.5%, фазова разлика 10′～90′, отговаряща на високо прецизна енергия изисквания за измерване.
- Клас на защита (5P/10P): 5P клас токова грешка ≤±1%, съставна грешка ≤5%; Комбинирана грешка от клас 10P ≤10%, надеждна защита в случай на повреда на системата.

3. Параметри на издържаното напрежение и изолацията

- Издържано напрежение на мощностна честота: 185kV/1min за първични и вторични вериги и към земя; 3kV/1мин за вторични вериги и към земята; 5kV/1min за първичен щит към земя. Сух тест на външна изолация: 230kV; мокър тест: 185kV.
- Издържано напрежение на мълния: Вътрешна изолация 450kV; GYW2 тип против замърсяване на голяма надморска височина до 560kV.
- Плъзгаща пътека: Стандартен тип ≥16mm/kV; тип против замърсяване до ≥31mm/kV, подходящ за тежки среди като крайбрежни зони, промишлено замърсяване и голяма надморска височина.

4. Параметри на стабилност при късо съединение

Оборудването показва отлична термична и динамична стабилност. За спецификации 300-600A, токът на топлинна стабилност за кратко време може да достигне 31,5-45kA, а токът на динамична стабилност може да достигне 80-115kA, способни да издържат на мигновени токови удари на късо съединение и да предотвратяват повреда на оборудването.

Реален случай на приложение

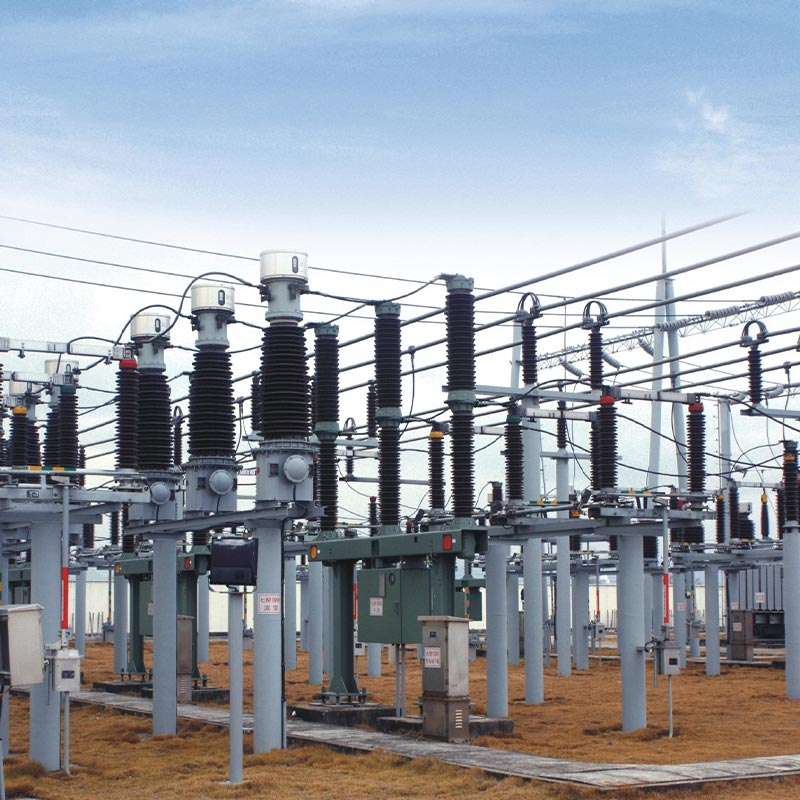

Външният токов трансформатор Usune LB6-110kV беше успешно приложен към модернизация на подстанция на електрическата мрежа 110kV проект в Източен Китай, подмяна на остаряло оборудване и решаване на проблеми като ниска точност, лошо време устойчивост и честа поддръжка.

Проектът се намира в крайградски индустриален парк, район, характеризиращ се с целогодишна влажност и слаба промишлено замърсяване, доставяйки енергия на множество производствени компании. Проектът избра LB6-110kV GYW Височинен модел против замърсяване (2×300/5A, 5P30/5P30/0,5S/0,2S комбинация с точност). След повече от две години на стабилна работа, високопрецизните намотки 0.2S/0.5S осигуряват точно измерване за индустриални потребители, докато множество защитни намотки позволяват бърза реакция на колебания в мрежата и незначителни повреди на късо съединение, постигайки нула фалшиви задействания и нула откази за задействане. Напълно запечатаната структура ефективно издържа на влага и замърсители корозия, без изтичане на масло или проблеми със стареенето на изолацията, намалявайки натоварването при последваща поддръжка с повече от 60%, напълно потвърждавайки стабилността и надеждността на продукта при тежки условия на работа.

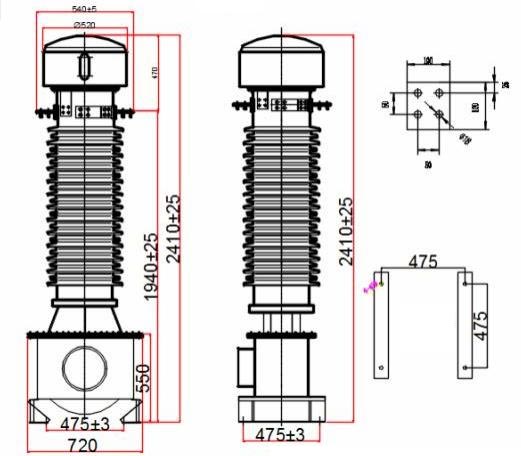

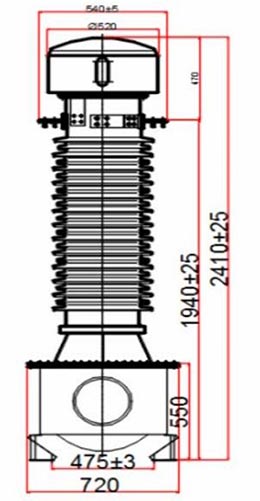

LB 6 - 110 kV външен вид и монтажни размери

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

ЧЗВ

Q1: Как да превключвате между двойни съотношения на тока на място?

Не се изисква разглобяване на оборудването. Само конфигурацията на окабеляването на външните конектори на горното масло консерватор има нужда от корекция. Серийното свързване на първичните намотки е основното съотношение a/c; паралелна връзка води до двойно съотношение на първичния ток 2*a/c. Оборудването се доставя паралелно по подразбиране; просто следвай електрическата схема за бързо превключване, без да се засяга изолацията или продължителността на живота на оборудването.

Q2: Кои сценарии са подходящи за различни модели за изолация и против замърсяване?

Стандартен тип (≥16mm/kV) е подходящ за равнинни зони с добра среда под 1000m; W тип против замърсяване (≥20 mm/kV) е подходящ за сценарии на градско и общо промишлено замърсяване; GYW тип против замърсяване на голяма надморска височина (≥25mm/kV) е подходящ за райони с голяма надморска височина под 4000m; Подобреният тип GYW2 (≥31 mm/kV) е проектиран за екстремни условия условия като крайбрежни солени пръски, силно промишлено замърсяване и свръхвисока надморска височина, предлагащи по-силни изолация против стареене.

Q3: Какви са основните съображения за поддръжка на външния токов трансформатор?

Първо, работата при отворена вторична верига е строго забранена, за да се избегнат рискове от индукция с високо напрежение. Второ, на запечатаната конструкция не трябва да се разглобява произволно; работа без поддръжка е възможна при нормални условия условия. Трето, диелектричните загуби и съпротивлението на изолацията трябва да се тестват ежегодно и данните трябва да бъдат като цяло съответства на фабричните стойности. Четвърто, нивата на маслото трябва да се проверяват сезонно и да се квалифицират трансформаторното масло трябва да се добавя незабавно, когато нивото на маслото е ниско.

Предимства на продукта и обобщение

Серията Usune LB6 110kV/126kV токов трансформатор за открито със своя стандартизиран дизайн, стабилна производителност и силна адаптивност към околната среда, разрешава болезнените точки на традиционното оборудване, като чувствителността към влага, лесно стареене на маслото и слаби способности против замърсяване. Комбинациите с гъвкаво съотношение и точност могат да отговарят на диференцирани нужди от измерване на електрическата мрежа, релейна защита и промишлено наблюдение на мощността. Като висококачествен високоволтово оборудване, произведено в реномирана китайска фабрика, осигурява високо надеждно, рентабилно и решения с ниски разходи за поддръжка за глобални енергийни проекти, което го прави надежден доставчик за компании за електроенергийна мрежа и инженерни изпълнители.
