Токов трансформатор 110 kV

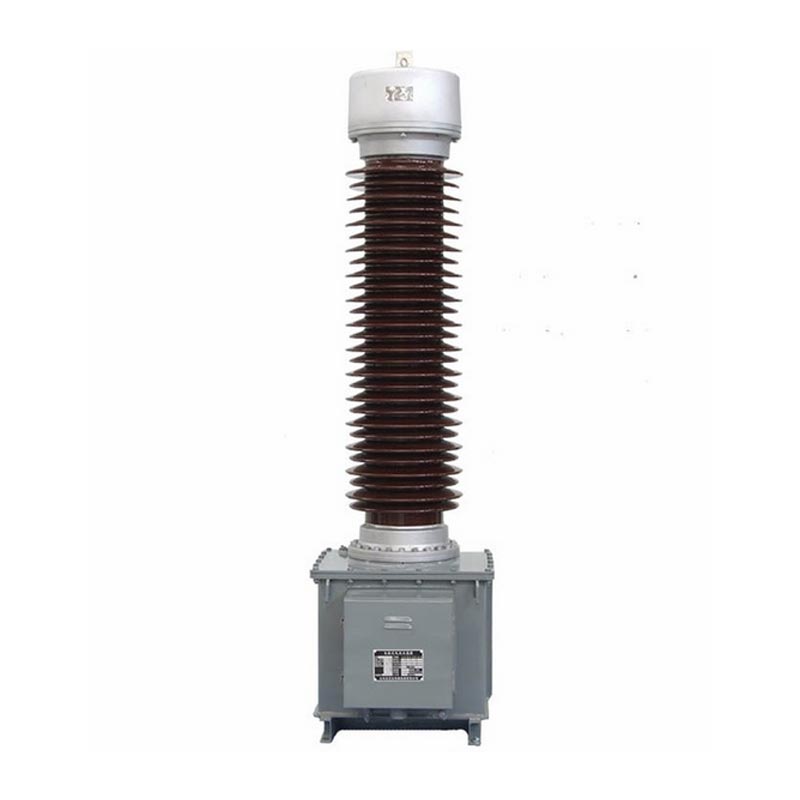

Токовият трансформатор Usune LB6-110 kV е устройство за измерване на ток с висока точност на открито, адаптирано към средно и високо напрежение решетки. Той приема модулна структура и многогрупова вторична намотка. Методът на окабеляване може да се регулира чрез външни свързващи плочи в горния маслен консерватор, позволяващи гъвкаво превключване между двойни съотношения на тока, за да се срещне нуждите от текущо откриване и защита при различни работни условия.

Този продукт отговаря на националния стандарт GB/T20840.2-2014 и международните електротехнически стандарти IEC. то включва стандартни модели, модели за висока надморска височина и устойчиви на замърсяване модели, предлагащи отлично измерване и защита точност. Подходящ както за конвенционални, така и за тежки външни условия, той е основно поддържащо оборудване за битови 110kV електропреносни и разпределителни системи.

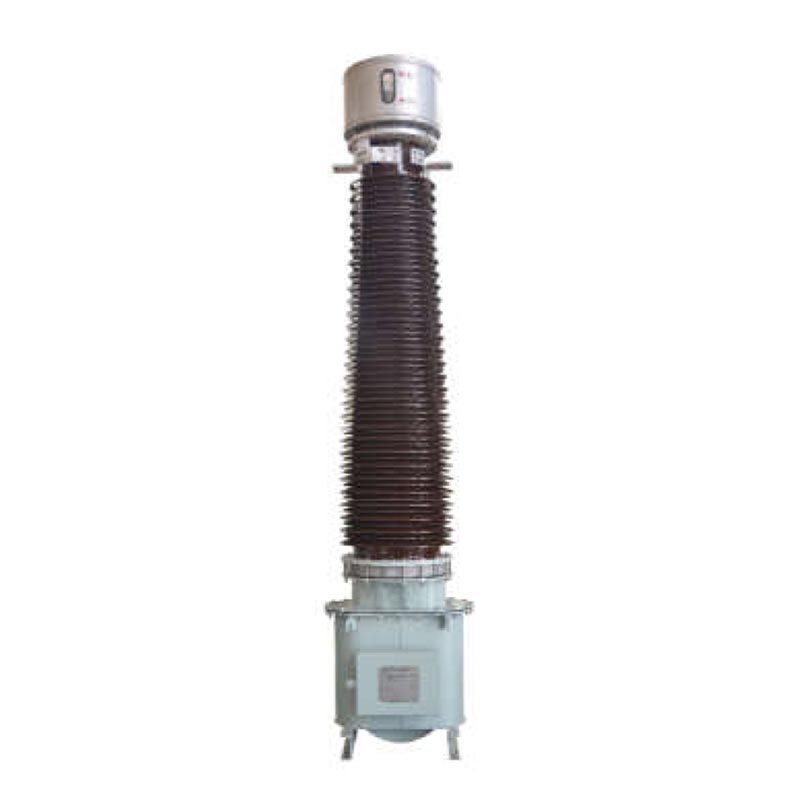

LB6-110kV Капацитивен токов трансформатор

Обяснение на модела и приложими условия на работа

1. Значение на кода на модела

Пълният модел на продукта е LB6-110kV (комбинация на точност + съотношение на тока), с ясна и стандартизирана сегментация обяснения:
- Основен модел: L за токов трансформатор, B за ниво на защита, 6 за сериен номер на дизайна, 110 за номинално напрежение 110kV, W2 за вторичен дизайн против замърсяване
- Комбинация от клас на точност: Поддържа множество комбинации от намотки като P/P/P/0.5 и P/P/0.2, включително 0.2/0.5 намотки за измерване на ниво и намотки за защита на ниво 5P/10P, балансиращи високо прецизно измерване и надеждна повреда защита.
- Спецификация на съотношението на тока: Маркирано като 2*a/c, поддържа двойно превключване на съотношението на тока, серийното свързване е a/c, паралелната връзка е 2*a/c, първичният ток покрива 2×50A~2×1000A, вторичният ток е 1A/5A пълна спецификация

2. Приложими условия на работа

- Температура на околната среда: Подходяща за работни условия от -25 ℃ до +40 ℃, с максимална дневна температура от +30 ℃. Изискванията за ултра ниска температура могат да бъдат персонализирани и договорени.
- Надморска височина: Стандартен модел, подходящ за надморска височина ≤1000m; GYW модел за голяма надморска височина, подходящ за височини ≤4000m.
- Адаптивност към околната среда: Избираемо разстояние на пълзене от 16 mm/KV до 31 mm/KV, подходящо за различни сценарии включително конвенционална, крайбрежна защита от корозия и приложения против обрастване на голяма надморска височина.

Основни структурни характеристики

1. Оптимизирана изолационна система

Използва капацитивна технология за изолация от маслена хартия, като сърцевината на първичната намотка е обвита от кабелна хартия за високо напрежение. Той разполага с многослоен екраниращ слой на кондензатора, като вътрешният слой е свързан към високо напрежение, а външният слой заземен, което води до равномерно разпределение на електрическото поле и значително подобрена безопасност на изолацията марж.

2. Надеждна намотка

Първичната намотка има U-образна структура. Моделите от 2 × 400 A и по-ниски използват плоска медна жица, опакована в хартия, докато моделите от 2 × 500 A ~ 2 × 1000 A използват двойни полукръгли алуминиеви тръби, осигуряващи силен ток. The намотката е разделена на две секции с четири клеми, което позволява гъвкаво превключване между двойни съотношения на тока.

3. Напълно запечатан защитен дизайн

В горната част е монтиран метален разширителен резервоар, който автоматично компенсира разширяването и свиването на обем на трансформаторното масло, причинен от температурни промени, изолиране от вътрешен и външен въздух, предотвратяване стареене на влага и масло и удължаване на живота на оборудването.

4. Удобен монтаж и поддръжка

Предварително пробити повдигащи отвори на дъното на резервоара улесняват повдигането на оборудването; осигуряват множество заземяващи болтове надеждно заземяване на оборудването и вторичните намотки; съединителната кутия е оборудвана със специални скоби за стандартизирано и безопасно окабеляване.

Основни технически параметри

1. Номинални параметри

Номинално работно напрежение 110kV, максимално работно напрежение 126kV, номинална честота 50Hz, полярността се изважда.

2. Ниво на издържано напрежение на изолацията

Вътрешна изолация първична към вторична и земя 185kV/1min, вторична към земя 3kV/1min; външна изолация сухо изпитвателно напрежение 230kV, мокро изпитвателно напрежение 185kV, издръжливо напрежение на импулс на мълния срещу замърсяване на голяма надморска височина връх достига 560kV.

3. Точност

0,2/0,5 степен на грешка при измерване, минимална фазова разлика, отговаряща на изискванията за високо прецизно измерване; нисък композит грешка за ниво на защита 5P/10P, което позволява бърза реакция на токове на повреда в мрежата.

4.Ефективност на устойчивост на късо съединение

Ток на термична стабилност 5.3KA~45KA, ток на динамична стабилност 13KA~115KA, способен да издържи на мрежата въздействия на късо съединение и проявяващи силна работна стабилност.

Действителни случаи на инженерно приложение:

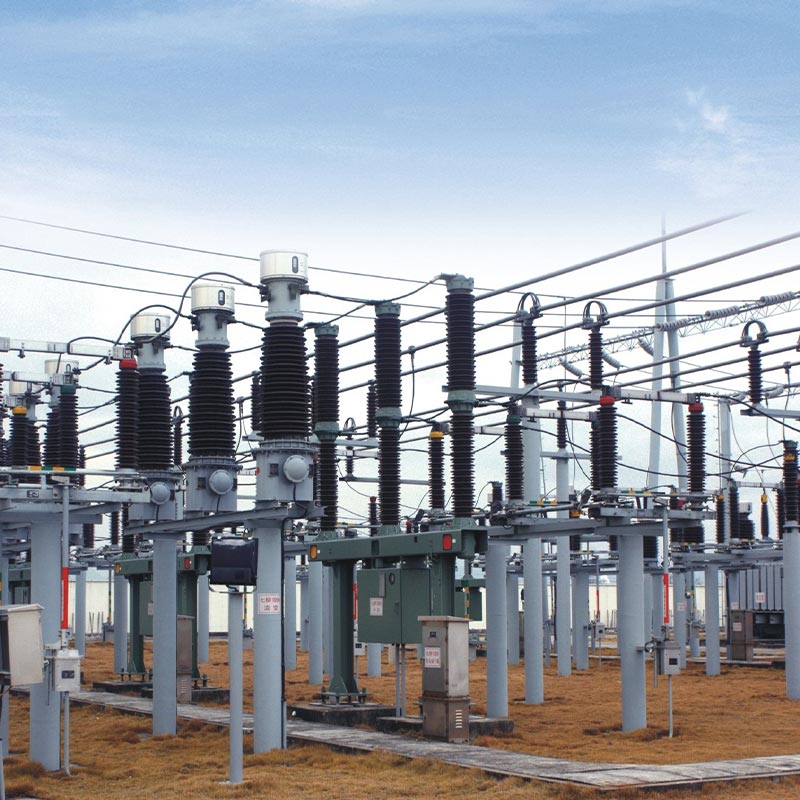

Случай: Проект за надграждане на градска подстанция Zhejiang 110kV

През 2024 г. проектът за надграждане на крайградската подстанция Zhejiang Jiaxing 110kV включва закупуването на едро на 32 Usune Токови трансформатори LB6-110kV-2×300/5 (5P30/5P30/0.5). Намира се в индустриален клъстер с голямо натоварване флуктуации, проектът изисква изключително висока точност на измерване и чувствителност на защитата. След въвеждане в експлоатация, оборудването може точно да събира данни за тока на шината, позволявайки наблюдение на натоварването в реално време и бързо изключване при повреда. Годишните оперативни данни показват, че грешката на измерване е далеч под границата на националния стандарт и защитата действията са точни и надеждни, като напълно разрешават неточностите на измерване на по-старо оборудване.

Спецификации за инсталиране, работа и поддръжка

1. Инспекция преди инсталиране

Преди монтажа е необходима визуална проверка за отстраняване на дефекти като повредени порцеланови втулки, масло течове и несъответстващи параметри на табелата с данни; проверете дали нивото на разширителното масло съответства на температурата на околната среда и добавете квалифицирано трансформаторно масло (електрическа якост ≥45kV), ако нивото на маслото е ниско.

2. Изисквания за инсталиране

Оборудването трябва да се транспортира и повдига вертикално по време на целия процес, с ъгъл на транспортиране ≤15°. Повдигането е разрешено само през долните отвори за повдигане; напрежение върху порцелановите втулки и маслото консерватор е строго забранено. Максималната хоризонтална сила на опън на първичния терминал P1 е ≤2000N и при P2 е ≤3000N; корпусът на оборудването и екраниращият слой трябва да бъдат надеждно заземени, за да се осигури безопасност при работа.

3. Правила за експлоатация и поддръжка

По време на работа вторичната намотка не трябва да бъде отворена, за да се избегнат рискове от високо напрежение и повреда на оборудването. Напълно запечатаната конструкция не изисква поддръжка при нормални работни условия. Проверете чистотата на порцеланова втулка и ниво на маслото на тримесечие. Ако уплътнението е повредено или изолацията е влажна, върнете уреда в фабрика за вакуумно сушене и незабавна смяна на маслото.

4. Изисквания за съхранение

Токовият трансформатор 110 kV трябва да се съхранява в суха, добре проветрива среда, като се избягва пряка слънчева светлина и дъжд. Дъното на резервоарът за масло трябва да е най-малко 50 mm над земята, а температурата на съхранение трябва да бъде най-малко -30 ℃. след една година съхранение, изолационното съпротивление и коефициентът на диелектрични загуби трябва да се тестват периодично. Ако боята се лющи след продължително съхранение, пребоядисването трябва да се извърши незабавно.

LB 6 - 110 kV външен вид и монтажни размери

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

ЧЗВ

В1: Как да превключите съотношението на двойния ток на токовия трансформатор LB6-110 kV?

Не се изисква подмяна на оборудването. Просто регулирайте метода на окабеляване на външния конектор на горното масло консерватор: когато първичните намотки са свързани последователно, съотношението на базовия ток е a/c; когато е свързан в паралелно, то е двойно съотношението на тока 2*a/c. Работата е проста и не изисква специализирано оборудване, адаптивна при различни условия на натоварване, което ефективно намалява разходите за подмяна на оборудването.

В2: Какви са разликите между стандартните модели, модели против замърсяване и модели за голяма надморска височина?

Трите модела споделят една и съща основна електрическа производителност, със структурни оптимизации, съобразени с конкретните нужди сценарии: ① Стандартният модел е подходящ за конвенционални среди до 1000 м надморска височина, с път на пълзене разстояние 16mm/KV; ② Моделът против замърсяване W2 е подходящ за крайбрежни и промишлено замърсени райони, с път на утечка от 20 mm/KV и повишена устойчивост на корозия и замърсяване; ③ Моделът GYW за голяма надморска височина е подходящ за райони с голяма надморска височина до 4000 m, с максимално разстояние на пълзене от 31 mm/KV и може да издържи на нисък въздух налягане и среда със силна ултравиолетова радиация.

Q3: Какви са основните предпазни мерки за безопасност при дългосрочна работа на оборудването?

Първо, вторичната намотка трябва да работи под товар или в късо съединение; отворените вериги са строго забранени за предотвратяване на повреда при високо напрежение и инциденти с наранявания. Второ, осигурете надеждно заземяване на кръстовището кутия и долния заземяващ болт на резервоара за масло и че заземителният проводник отговаря на спецификациите, за да се избегне статично електричество натрупване на електричество. Трето, по време на нормална работа, разглобяването на запечатаната структура и произволното вземане на проби са забранено. Редовно тествайте данните за диелектрични загуби и частичен разряд, за да осигурите стабилни характеристики на изолацията.
