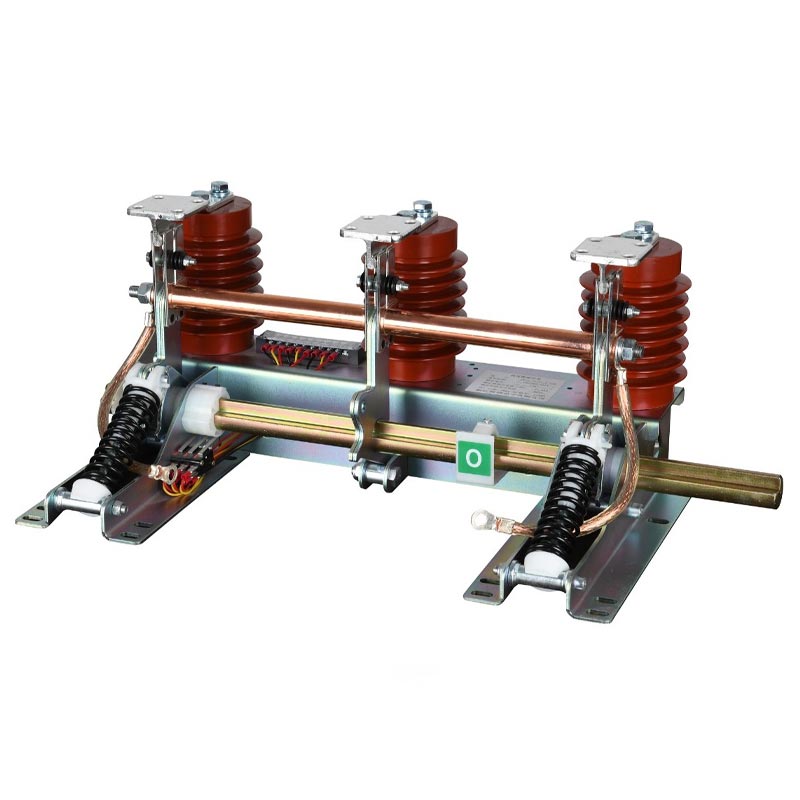

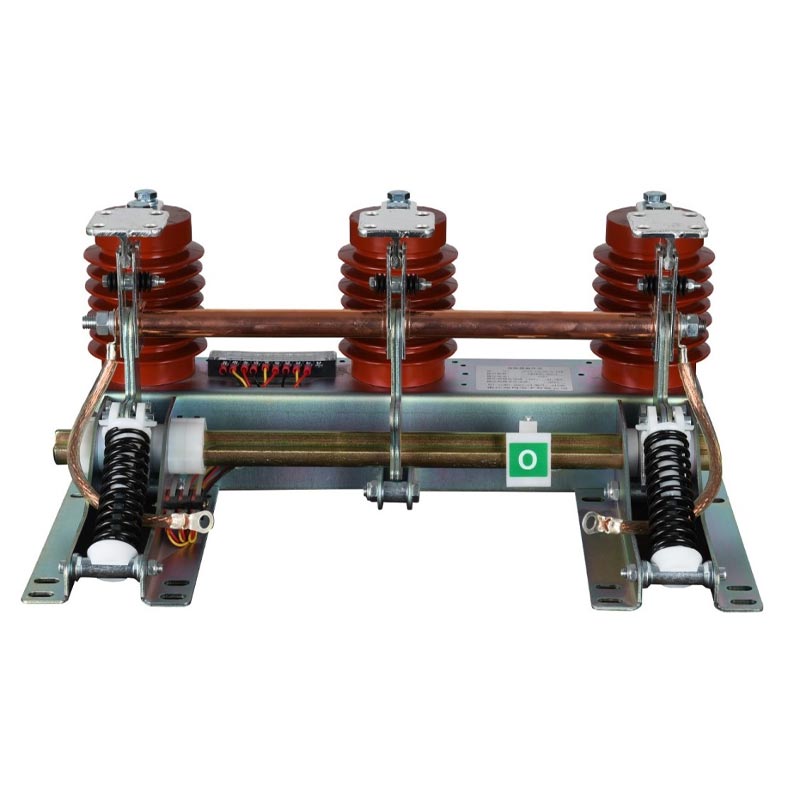

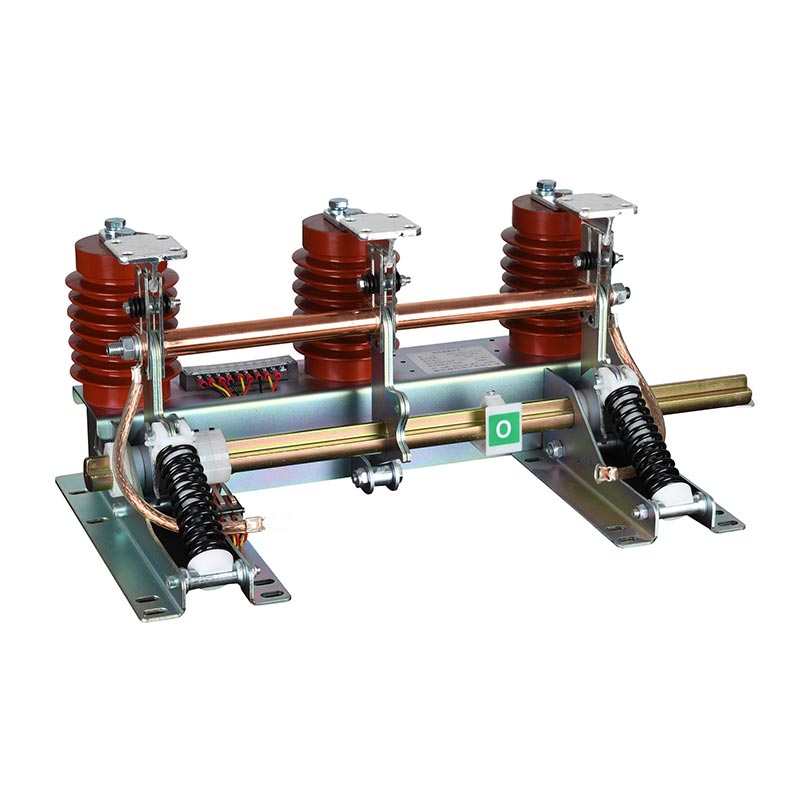

Превключвател за заземяване Jn15

Превключвателят за заземяване Usune Jn15 е подходящ за 12 kV и под 50 Hz променливотокови захранващи системи. Специално проектиран за верига безопасно заземяване, може да се използва с различни високоволтови разпределителни уреди за осигуряване на защита от критично заземяване по време на поддръжка на оборудването или прекъсване на захранването. Чрез надеждно освобождаване на остатъчното напрежение и издържане на токове на късо съединение, гарантира безопасността на персонала по поддръжката и електрическото оборудване.

Като професионален производител, серията продукти на Usune се гордее с компактна и здрава структура, позволяваща стабилна работа в тежки вътрешни среди с висока влажност, високи нива на прах и умерено замърсяване. Напълно отговаря на GB1985-89 и международни стандарти IEC129, гарантиращи последователност на продукта и глобална приложимост.

Основни технически параметри

Основни предимства на продукта

1. Безопасен и надежден

Превключвателят за заземяване Jn15 е оборудван с прецизен механичен блокиращ механизъм за предотвратяване на неправилна работа (като затваряне при условия на напрежение); той притежава отлична устойчивост на късо съединение, способен на издържащ на краткотраен ток от 31,5kA/4s и пиков ток от 80kA, поддържайки структурна цялост в събитие на повреда; висококачествените изолационни компоненти предлагат висока якост на изолация, устойчиви са на влага и устойчиви на замърсяване и осигуряват стабилна дългосрочна работа.

2. Компактен и лесен за използване

Оптимизираната компактна структура позволява гъвкав монтаж в различни високоволтови разпределителни уредби (като KYN28 и типове HXGN); ясни индикатори за състояние и портове за достъп без инструменти улесняват удобната работа и поддръжка; движещите се части са изработени от устойчиви на корозия материали и прецизно смазани, осигурявайки гладка работа за 2000 цикъла.

3. Широка приложимост и стандартно съответствие

Превключвателят за заземяване Jn15 е съвместим с 6,6–12kV системи и може да бъде съчетан с всички основни високоволтови системи разпределителна уредба. Той напълно отговаря на стандартите GB1985-89 и IEC129, което го прави подходящ за различни проекти както вътрешно и международно. Може да работи надеждно в закрити среди с температури, вариращи от -10 ℃ до +40℃, надморска височина ≤1000m, влажност 95% и нива на замърсяване от клас II.

4. Фабрично осигуряване на качеството

Превключвателят за заземяване Jn15 се произвежда в усъвършенстваната фабрика на Usune, използвайки автоматизирани производствени линии и строги тестване на качеството. Всеки продукт преминава динамични, статични и изолационни тестове, преди да напусне фабриката. А професионален екип за научноизследователска и развойна дейност може да предостави персонализирани конфигурации въз основа на специфично напрежение, ток или инсталация изисквания.

Казус на приложение в реалния свят: Проект за електроразпределение на градски търговски комплекс

1. История на проекта

Търговски комплекс от 320 000㎡ в Източен Китай изисква безопасна и надеждна 10kV електроразпределителна система, включително осем превключвателни помещения тип KYN28A-12 за високо напрежение. Необходими са стабилни заземителни превключватели, за да се гарантира безопасността на поддръжката и защита на системата.

2. Решение и внедряване

Изпълнителят избра Usune Grounding Switch Jn15 (общо 64 единици), съответстващ на всички входящи и изходящи линии и PT шкафове. Монтажът е извършен съгласно стандартните процедури, постигайки механични и електрически блокиране с разпределителната уредба. По време на пускане в експлоатация, работа, блокиране и изпитване за устойчивост на късо съединение всички отговарят на дизайна и националните стандарти.

3. Постижения на проекта

- Оперативна безопасност: Работи без повреда повече от 3 години, завършвайки 18 цикъла на поддръжка без никакви опасности за електрическата безопасност.
- Стабилност на системата: Успешно издържа на 3 неизправности на късо съединение без повреда на оборудването, съкращавайки прекъсването на захранването време за възстановяване.
- Ефективна поддръжка: Ясни индикатори за състояние и удобна работа, намаляващи времето за заземяване при поддръжка с приблизително 40%.
- Отзиви от клиенти: „Превключвателят Usune JN15-12 е надежден и лесен за използване, от решаващо значение за цялостната безопасност на захранването на комплексът. Това ще бъде приоритетен избор за бъдещи проекти."

Основни технически параметри

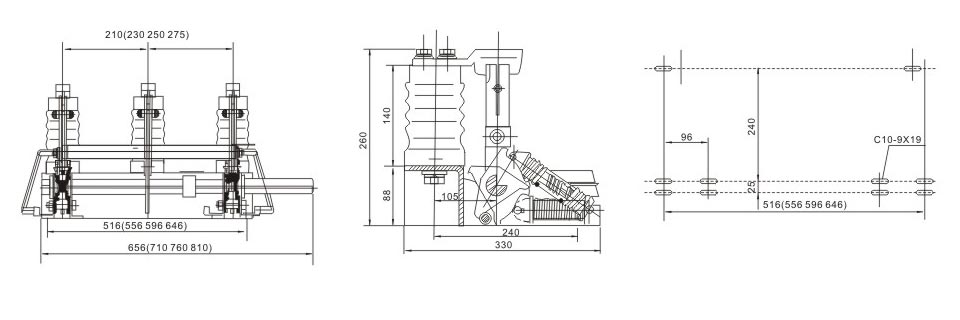

Външни размери

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

ЧЗВ

Q1: С какви типове разпределителни уреди може да бъде съвместим превключвателят за заземяване Usune Jn15?

A: Съвместим с всички масови вътрешни комутационни уреди за високо напрежение, като KYN28A-12, HXGN-12, XGN2-12 и др., подходящ за 6.6kV/10kV/11kV/12kV системи и стандартно 150mm/165mm/210mm/250mm фазово разстояние; специални шкафове могат да бъдат персонализирани, като се свържете с Usune.

В2: Каква поддръжка е необходима за заземителен превключвател JN15?

A: Препоръчителен план за поддръжка:
- На всеки 6 месеца: Визуална проверка, проверка за износване, корозия, разхлабени връзки и условия на блокиране.
- Ежегодно: Експлоатационен тест, проверка на плавността на отваряне и затваряне и изправността на блокировката.
- На всеки 5 години: Тест за ефективност, проверка на изолацията и способността за устойчивост на късо съединение според стандарти.
- На всеки 2 години: Поддръжка на смазване, нанасяне на смазка върху движещи се части за удължаване на експлоатационния живот.

В3: Може ли JN15-12 да се използва на височини над 1000 м или в корозивни среди?

A: Стандартните модели са подходящи за надморска височина ≤1000m, замърсяване от Клас II и некорозивни среди. За надморска височина >1000 m или корозивни (химически, морска сол) среди, Usune предлага подобрени продукти, включително подсилена изолация, антикорозионни покрития и дизайн за намаляване на мощността в зависимост от надморската височина. Свържете се с нашия технически екип за персонализирани решения.

Заключение

Вътрешните заземителни превключватели за високо напрежение Usune JN15-12 съчетават безопасност, надеждност и гъвкавост, адаптиране към 6,6–12kV захранващи системи. Те отговарят на световните стандарти и са доказани в реални проекти, изработващи ги идеален избор за защита от заземяване. Като професионален китайски доставчик, Usune предоставя висококачествени продукти и цялостна техническа поддръжка за различни проекти в електроразпределението, индустрията и търговията.
